| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4419-24Q |
| MOQ: | 1पीसी |
| कीमत: | $18.54-$30.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

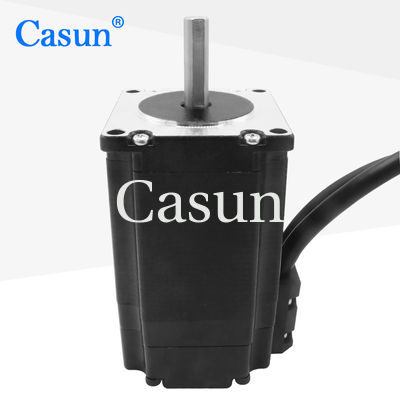

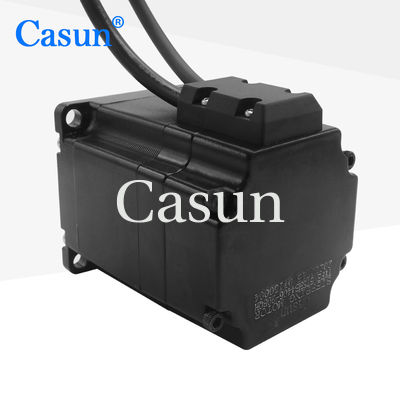

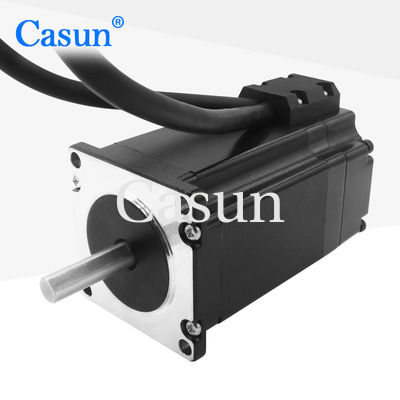

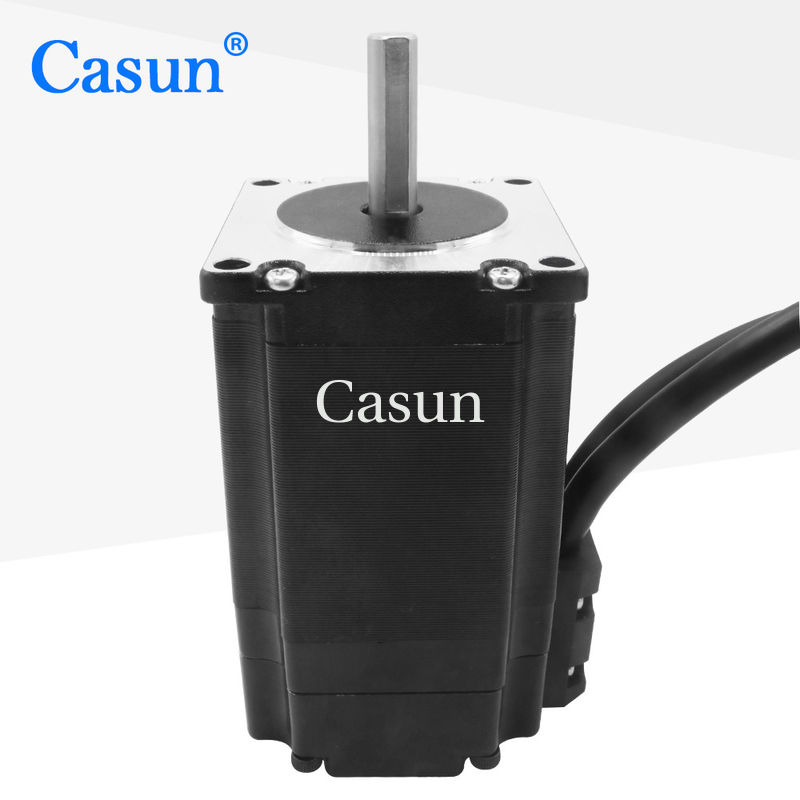

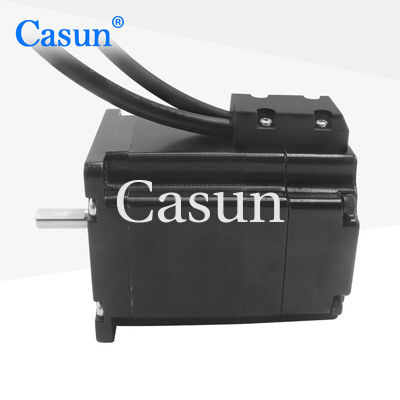

1. 8 डिग्री कैसन क्लोज्ड लूप स्टेपर मोटर 1200mN.M 57x54mm स्टेपर मोटर Nema 23 स्टेपर मोटर नियंत्रक के साथ
अनुकूलन योग्य नेमा 23 क्लोज्ड लूप मोटर 1200mN.M होल्डिंग टॉर्क और सीई अनुमोदन के साथ
नेमा23 बंद लूप स्टेपर मोटर 1200mN.m 4.2Amp एन्कोडर के साथ
टोक़ः मोटर का 1200mN.m (मिलिन्यूटन मीटर) का होल्डिंग टोक़ होता है। होल्डिंग टोक़ अधिकतम टोक़ होता है जो मोटर स्थिर होने पर उत्पन्न कर सकता है।
वर्तमानः मोटर 4.2A (एम्पियर) के नामित वर्तमान के साथ काम करता है। यह अधिकतम वर्तमान को इंगित करता है जो मोटर सामान्य संचालन के दौरान अति ताप के बिना संभाल सकता है।
एन्कोडर: मोटर एक एन्कोडर से लैस है, जो कि मोटर शाफ्ट की स्थिति और गति को मापने के लिए उपयोग किया जाने वाला एक उपकरण है। एन्कोडर नियंत्रण प्रणाली को प्रतिक्रिया प्रदान करता है,बंद लूप नियंत्रण की अनुमति देता हैयह प्रतिक्रिया मोटर की स्थिति पर बेहतर सटीकता और नियंत्रण की अनुमति देती है।
Nema23: Nema23 एक मानक मोटर फ्रेम आकार है जिसे नेशनल इलेक्ट्रिकल मैन्युफैक्चरर्स एसोसिएशन (NEMA) द्वारा परिभाषित किया गया है। यह मोटर के लिए भौतिक आयामों और माउंटिंग इंटरफेस को निर्दिष्ट करता है।Nema23 मोटर्स में 2 का फ्लैंज आकार होता है.3 इंच (57.1 मिमी) और आमतौर पर विभिन्न अनुप्रयोगों में उपयोग किए जाते हैं।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
57 मिमी |
|
चरणों की संख्या
|
द्वितीय चरण |
|
रेटेड करंट
|
4.2Amp |
|
रखरखाव टोक़
|
1200mN.m |
|
प्रतिरोध
|
1.2hm |
|
प्रेरण
|
2.8mH |
|
रोटर इनेर्शिया
|
72 ग्राम सेमी2 |
|
मोटर का भार
|
0.68 किलो |
|
एन्कोडर पल्स
|
1240 पीपीएस |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
एन्कोडर
अनुकूलित किया जा सकता है
वोल्टेजः 5 वी
आउटपुट: ए + ए - बी + बी -
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
