| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4419-24Q |
| MOQ: | 1पीसी |
| कीमत: | $18.54-$30.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

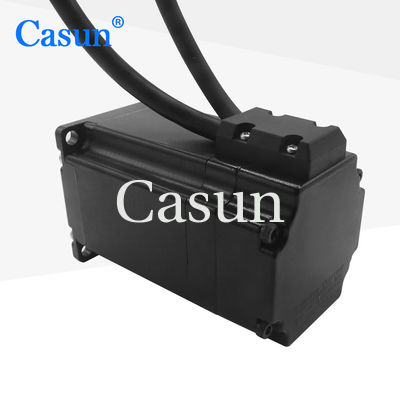

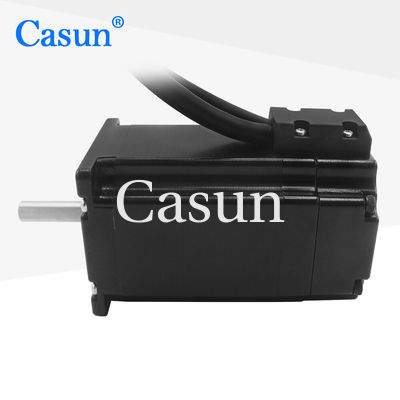

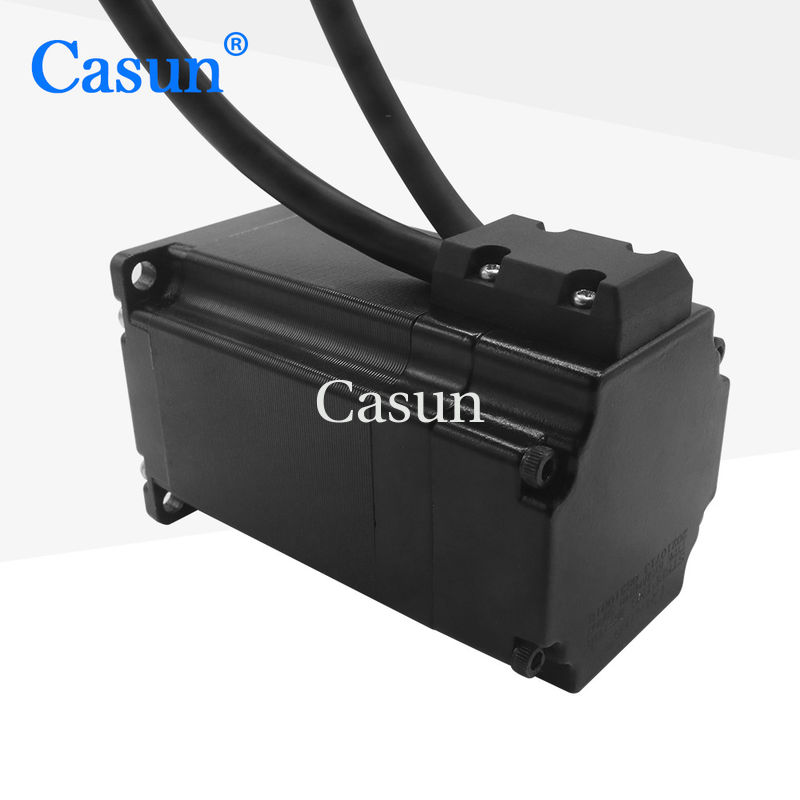

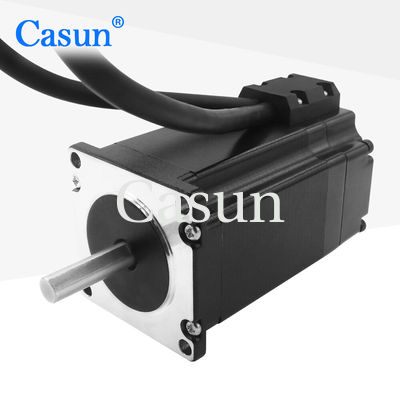

1. 8 डिग्री कासून क्लोज्ड लूप स्टेपर मोटर 2400mN.M 57x76mm स्टेपर मोटर Nema 23 स्टेपर मोटर नियंत्रक के साथ
नेमा23 बंद लूप स्टेपर मोटर 240mN.m 3Amp एन्कोडर के साथ
नेमा 23 स्टेपर मोटर्स के लिए एक मानक विनिर्देश है जो माउंटिंग आयामों को परिभाषित करता है। यह इंगित करता है कि मोटर के पास 2.3 x 2.3 इंच या लगभग 57 x 57 मिमी का आकार है।नेमा 23 मोटर्स का उपयोग आमतौर पर विभिन्न अनुप्रयोगों में किया जाता है जिनके लिए मध्यम टोक़ और सटीक स्थिति की आवश्यकता होती है.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
57 मिमी |
|
चरणों की संख्या
|
द्वितीय चरण |
|
रेटेड करंट
|
3 एम्प |
|
रखरखाव टोक़
|
240mN.m |
|
प्रतिरोध
|
3.3hm |
|
प्रेरण
|
2.8mH |
|
रोटर इनेर्शिया
|
72 ग्राम सेमी2 |
|
मोटर का भार
|
1 किलो |
|
एन्कोडर पल्स
|
1240 पीपीएस |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
एन्कोडर
अनुकूलित किया जा सकता है
वोल्टेजः 5 वी
आउटपुट: ए + ए - बी + बी -
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
