| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 57SHD0410-21Q |
| MOQ: | 1पीसी |
| कीमत: | $19.9-$39.99 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

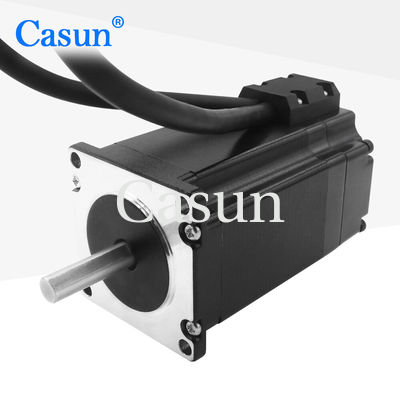

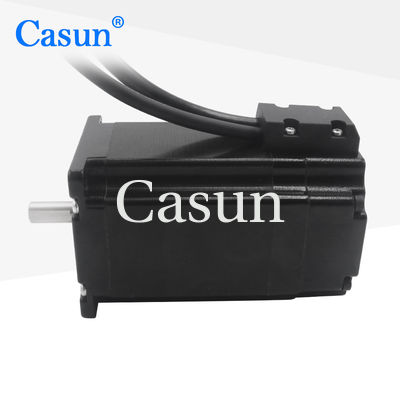

NEMA 23 1N.m सीएनसी मशीनों के लिए चुंबकीय एन्कोडर के साथ बंद लूप 1024PPR स्टेपर मोटर किट
NEMA 23: NEMA 23 मानक मोटर के आकार और माउंट विनिर्देशों को परिभाषित करता है। NEMA 23 पदनाम मोटर के भौतिक आयामों को दर्शाता है,NEMA 23 मोटर माउंट के साथ संगतता की अनुमति देता है.
1 एन.एम. टॉर्कः मोटर अधिकतम 1 एन.एम. का टॉर्क उत्पन्न कर सकता है, जो इसके घूर्णन बल का प्रतिनिधित्व करता है।यह टोक़ रेटिंग मोटर की क्षमता निर्धारित करता है भार ड्राइव करने और सीएनसी अनुप्रयोगों में प्रतिरोध को दूर करने के लिए.
बंद-लूप नियंत्रण: बंद-लूप नियंत्रण प्रणाली स्टेपर मोटर किट में एकीकृत है।यह लगातार मोटर की स्थिति की निगरानी और वास्तविक समय में समायोजन करने के लिए चुंबकीय एन्कोडर से प्रतिक्रिया का उपयोग करता हैयह बंद-लूप नियंत्रण तंत्र किसी भी स्थिति त्रुटि या चूक गए चरणों के लिए सही करने में मदद करता है, सटीक और विश्वसनीय स्थिति सुनिश्चित करता है।
1024PPR चुंबकीय एन्कोडर: चुंबकीय एन्कोडर प्रति रोल्यूशन 1024 पल्स उत्पन्न करके उच्च-रिज़ॉल्यूशन फीडबैक प्रदान करता है।यह सटीक स्थिति नियंत्रण के लिए अनुमति देता है और मोटर की वास्तविक स्थिति का सटीक ट्रैकिंग सक्षम बनाता है.
चुंबकीय एन्कोडर और 1024 पीपीआर रिज़ॉल्यूशन के साथ एनईएमए 23 1 एन.एम. बंद-लूप स्टेपर मोटर किट सीएनसी मशीनों के लिए उपयुक्त है जिन्हें सटीक और दोहराए जाने योग्य स्थिति की आवश्यकता होती है।बंद-लूप नियंत्रण प्रणाली, चुंबकीय एन्कोडर फीडबैक के साथ संयुक्त, ऑपरेशन के दौरान होने वाली किसी भी त्रुटि या गड़बड़ी की भरपाई करके मोटर के प्रदर्शन को बढ़ाता है।स्थिरता, और विश्वसनीयता, जो इसे उच्च परिशुद्धता और नियंत्रण की आवश्यकता वाले सीएनसी अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है।
विशेषताएं:
सौतेला दूत |
1.8 ° |
फ्रेम का आकार |
86 मिमी |
चरणों की संख्या |
चरण 2 |
रेटेड करंट |
2 ए |
रखरखाव टोक़ |
1 एन.एम. |
प्रतिरोध |
1.5 ओम |
प्रेरण |
15 एमएच |
रोटर इनेर्शिया |
260 ग्राम सेमी2 |
मोटर का भार |
3.8 किलो |
लीड की संख्या |
4 |
संबंध |
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
| मॉडल | स्वामित्व मोर्टार |
रेटेड वर्तमान |
प्रतिरोध प्रति चरण |
प्रेरण प्रति चरण |
रोकना मोर्टार |
रोटर गतिहीनता |
सीसा तार |
मोटर लम्बाई |
| mN.m | ए | ओ | एमएच | mN.m | g.cm2 | नहीं. | मिमी | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
