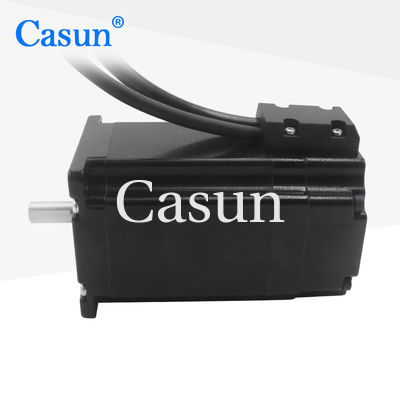

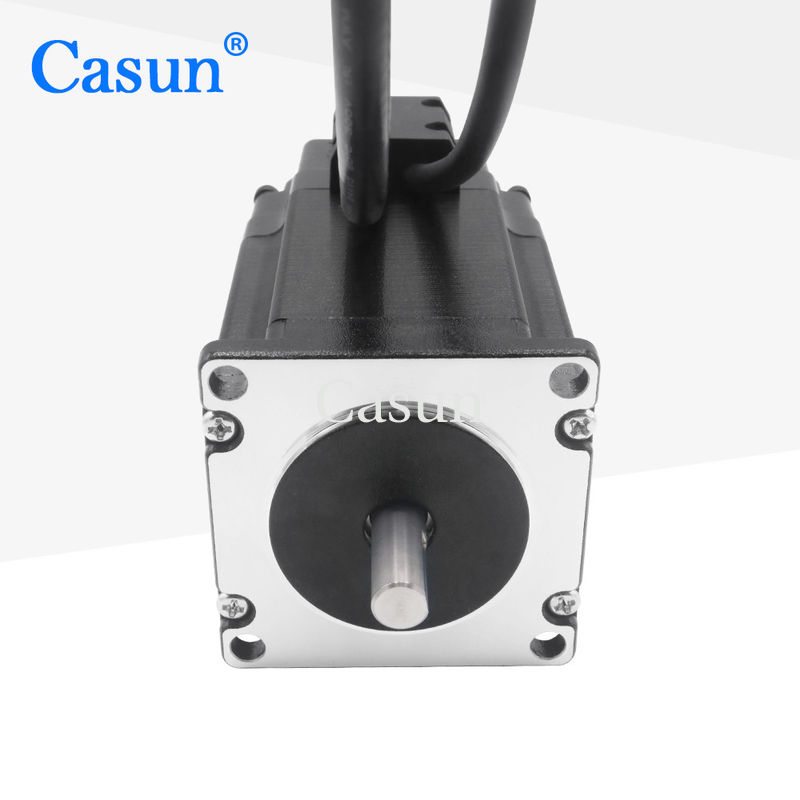

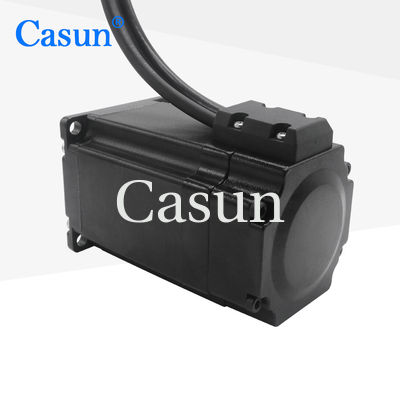

2एनएम 76mm NEMA 23 क्लोज्ड लूप मोटर 2500ppr हाइब्रिड स्टेपर मोटर

2एनएम 76mm NEMA 23 क्लोज्ड लूप मोटर 2500ppr हाइब्रिड स्टेपर मोटर

ब्रांड नाम: Casun
मॉडल नंबर: 57SHD4816-20BQH
MOQ: 1पीसी
कीमत: $23.94-$28.34
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
रंग:
काला
मौजूदा:
3एएमपी
टोक़ धारण करना:
2000mN.m
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:38x29xc14m
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

76 मिमी NEMA 23 क्लोज्ड लूप मोटर

,

2NM NEMA 23 बंद लूप मोटर

,

2500 पीपीआर हाइब्रिड स्टेपर मोटर

उत्पाद वर्णन
2एनएम 76mm NEMA 23 क्लोज्ड लूप मोटर 2500ppr हाइब्रिड स्टेपर मोटर
नेमा 23 क्लोज्ड-लूप स्टेपर मोटर 57X57MM 76mm स्टेप मोटर 2.0NM 2500ppr हाइब्रिड क्लोज्ड-लूप स्टेप मोटर। 42 मिमी हाइब्रिड स्टेपर मोटर श्रृंखला विभिन्न आकारों में शक्तिशाली पकड़ टोक़ प्रदान करती है। कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए एक माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें। एक बेसलाइन संस्करण चुनें या अपनी अनुकूलित विन्यास का अनुरोध करें.
प्रमुख विशेषताएं
  • द्विध्रुवीय या एकध्रुवीय संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या डबल शाफ्ट संस्करणों में उपलब्ध
  • CE और RoHS अनुमोदित
  • अनुरोध पर अनुकूलन
आयाम
NEMA 23 stepper motor dimensional diagram
मोटर विनिर्देश
विनिर्देश मूल्य
कदम कोण 1.8°
फ्रेम का आकार 57 मिमी
चरणों की संख्या चरण 2
रेटेड करंट 3 एम्प
रखरखाव टोक़ 2000mN.m
प्रतिरोध 0.95 ओम
प्रेरण 3.6mH
रोटर इनेर्शिया 460g-cm2
मोटर वजन 1.1 किलो
डी शाफ्ट 20 मिमी
संबंध द्विध्रुवीय
परिचालन विनिर्देश
कदम कोणः 1.8°
अधिकतम तापमान: अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमानः -20°C से 100°C
आर्द्रता सीमाः 85% या उससे कम, नॉन-कंडेनसिंग
मैग्नेट वायर इन्सुलेशनः क्लास बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 100M ओम 500 वीडीसी पर
विद्युत शक्तिः 500 वीडीसी 1 मिनट के लिए
शाफ्ट रेडियल प्लेः 0.02Max. (450g-लोड)
शाफ्ट अक्षीय खेलः 0.08Max. (450g-लोड)
अधिकतम रेडियल बलः 28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल: 10N
उप-मॉडल
मॉडल रखरखाव टोक़ कदम कोण मोटर लंबाई शाफ्ट का प्रकार रेटेड करंट
42SHD4950 0.13 एन.एम. 1.8° 20 मिमी डी शाफ्ट-20 मिमी 1.0ए
42SHD4003 0.26 एन.एम. 1.8° 34 मिमी डी शाफ्ट-20 मिमी 0.4A
42SHD0261 0.45 एन.एम. 1.8° 40 मिमी डी शाफ्ट-20 मिमी 1.68A
42SHD4425 0.59 एन.एम. 1.8° 48 मिमी डी शाफ्ट-24 मिमी 2.0ए
42SHD4813 0.8 एन.एम. 1.8° 60 मिमी डी शाफ्ट-24 मिमी 2.1ए
कस्टम मोटर समाधान
यदि हमारी मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकती है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, घुमावदार मापदंड, स्थापना आयाम, विशेष आवश्यकताओं के साथ सीसा के तार, कनेक्टर आदि
उपलब्ध विकल्प
Encoder option for stepper motor
एन्कोडर
Brake option for stepper motor
ब्रेक
Gearbox option for stepper motor
गियर बॉक्स
Shaft customization options
शाफ्ट
