| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 20SHD0250-100TT |
| MOQ: | 1 टुकड़ा |
| कीमत: | $9.94-$12.8 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

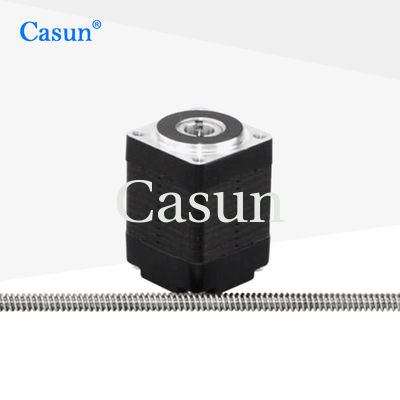

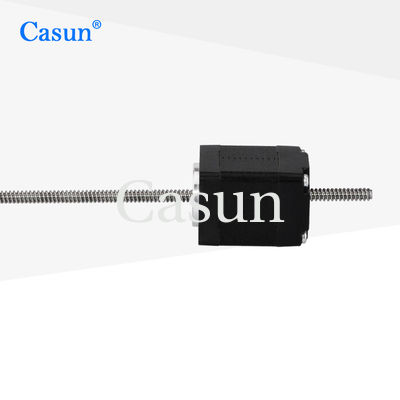

Casun 0.6A गैर कैप्टिव मोटर 5.4V Nema 8 गैर कैप्टिव स्टेपर मोटर लीड स्क्रू Tr5X2 द्विध्रुवीय काला के साथ
NEMA 8 के माध्यम से नेतृत्व पेंच स्टेपर मोटर नेतृत्व पेंच धारक टोक़ 32mN.m 0.08kg tr5 * 2 के लिए 3D
20 मिमी हाइब्रिड स्टेपर मोटर श्रृंखला विभिन्न आकारों में शक्तिशाली पकड़ टोक़ प्रदान करती है।
कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए एक माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें।
एक बेसलाइन संस्करण चुनें या अपनी अनुकूलित विन्यास का अनुरोध करें.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
20 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.6Amp |
|
रखरखाव टोक़
|
32 mN.m |
|
प्रतिरोध
|
9० ओम |
|
प्रेरण
|
3.2mH |
|
रोटर इनेर्शिया
|
3.5 g-cm2 |
|
मोटर का भार
|
0.08 किलो |
|
लीड स्क्रू
|
Tr5X2 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 20SHD0304 | 18mN.m | 1.8° | 28 मिमी | गोल शाफ्ट-20 मिमी | 0.6A |
| 20SHD0250 | 32mN.m | 1.8° | 38 मिमी | गोल शाफ्ट-20 मिमी | 0.6A |
| 20SHD0101 | 30mN.m | 1.8° | 42 मिमी | गोल शाफ्ट-20 मिमी | 0.8A |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 27 मिमी 30 मिमी 38 मिमी 42 मिमी 47 मिमी |
3.5 | 0.6096 | 20 से 1000 मिमी | ||
| 1.2192 | |||||
| 2.44 | |||||
| 4 | |||||
