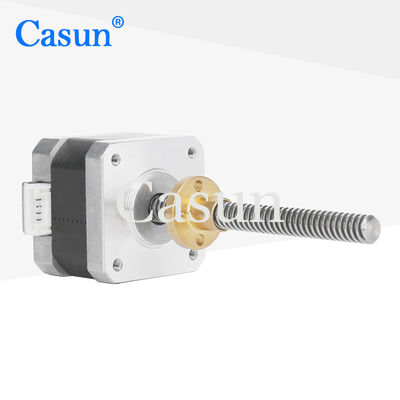

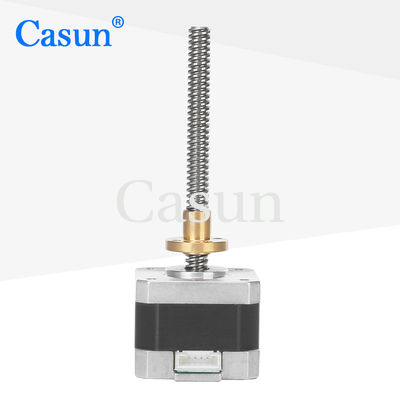

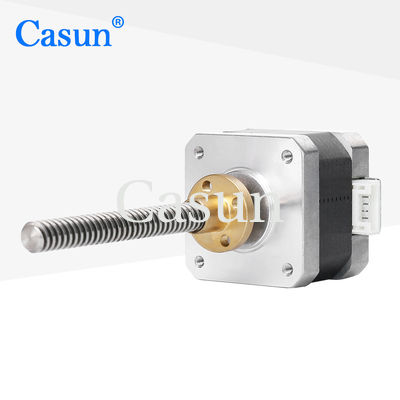

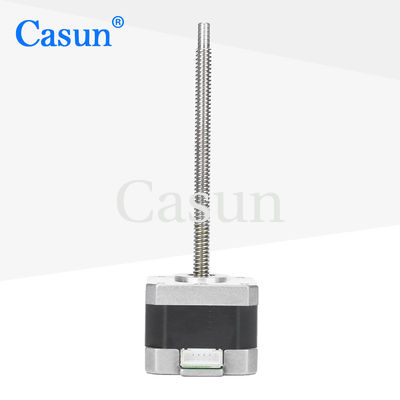

सीएनसी लेजर और 3 डी प्रिंटर के लिए 4 लीड स्क्रू कैप्टिव 2 चरण के साथ रैखिक नेमा 17 42SHD0003-85NK स्टेपर मोटर

सीएनसी लेजर और 3 डी प्रिंटर के लिए 4 लीड स्क्रू कैप्टिव 2 चरण के साथ रैखिक नेमा 17 42SHD0003-85NK स्टेपर मोटर

ब्रांड नाम: Casun
मॉडल नंबर: 42SHD0003-85NK
MOQ: 1पीसी
कीमत: $12.8-$15
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
चरण कोण:
1.8°
टोक़ धारण करना:
260mN.m
मौजूदा:
0.4 ए
मोटर की लंबाई:
42 मिमी
शाफ़्ट:
पेंच दस्ता 85 मिमी लंबाई
चरण:
2
रेटेड वोल्टेज:
12वी
अवरोधी टॉर्क:
12mN.m
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:210x190x70मिमी
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

42SHD0003-85NK लीड स्क्रू स्टेपर मोटर

,

रैखिक नेमा 17 स्टेपर मोटर

,

2 चरण सीसा पेंच स्टेपर मोटर

उत्पाद वर्णन
लीनियर NEMA 17 42SHD0003-85NK स्टेपर मोटर 4 लीड स्क्रू कैप्टिव के साथ
यह 2-फेज स्टेपर मोटर विशेष रूप से सीएनसी, लेजर और 3डी प्रिंटर अनुप्रयोगों के लिए डिज़ाइन की गई है, जिसमें डायरेक्ट लीनियर मोशन कन्वर्जन के लिए बिल्ट-इन लीड स्क्रू है।
उत्पाद अवलोकन
कैसन 42×42×34mm NEMA 17 कैप्टिव स्टेपर मोटर 0.4A करंट और 0.26N.m होल्डिंग टॉर्क CE सर्टिफिकेशन के साथ प्रदान करता है। यह हाइब्रिड स्टेपर मोटर सीरीज़ कॉम्पैक्ट फॉर्म फैक्टर में शक्तिशाली होल्डिंग टॉर्क प्रदान करती है जो उच्च पोजिशनिंग सटीकता बनाए रखते हुए स्पेस-कंस्ट्रेंड अनुप्रयोगों के लिए आदर्श है।
मुख्य विशेषताएं
  • बाइपोलर या यूनिपोलर संस्करण उपलब्ध
  • विश्वसनीय प्रदर्शन के लिए हाइब्रिड स्टेपर निर्माण
  • आसान एकीकरण के लिए स्टैंडर्ड NEMA 17 चेसिस
  • सिंगल या डुअल एक्सिस संस्करणों में उपलब्ध
  • बिल्ट-इन लीड स्क्रू बाहरी ट्रांसमिशन पार्ट्स को समाप्त करता है
  • CE सुरक्षा प्रमाणन और RoHS अनुपालन
  • अनुकूलन योग्य लीड और स्ट्रोक लंबाई
  • 48 घंटों के भीतर इंजीनियरिंग सहायता उपलब्ध
आयाम
NEMA 17 stepper motor dimensional diagram
मोटर विनिर्देश
स्टेप एंगल 1.8°
फ्रेम साइज 42 मिमी
फेज की संख्या 2 फेज
रेटेड करंट 0.4 A
होल्डिंग टॉर्क 260 mN.m
प्रतिरोध 30 ओम
इंडक्टेंस 37 mH
रोटर इनर्टिया 38 g-cm²
मोटर का वजन 0.2 किग्रा
लीड्स की संख्या 4
कनेक्शन बाइपोलर
ऑपरेटिंग विनिर्देश
अधिकतम तापमान 80°C अधिकतम
परिवेश तापमान -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता रेंज 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन क्लास बी 130°C
इन्सुलेशन प्रतिरोध 100M ओम 500 VDC पर
डाइलेक्ट्रिक स्ट्रेंथ 500 VDC 1 मिनट के लिए
शाफ्ट रेडियल प्ले 0.02 मैक्स. (450g-लोड)
शाफ्ट एक्सियल प्ले 0.08 मैक्स. (450g-लोड)
अधिकतम रेडियल बल 28N (20mm फ्लैंज से)
अधिकतम एक्सियल बल 10N
उपलब्ध कॉन्फ़िगरेशन
यह मोटर विभिन्न बॉडी लंबाई (41mm, 54mm, 76mm, 83mm, 100mm) में कई स्क्रू व्यास, पिच और लंबाई विकल्पों के साथ उपलब्ध है ताकि आपकी विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा किया जा सके।
यदि हमारा स्टैंडर्ड मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकता है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, विशेष आवश्यकताओं वाले लीड तार, कनेक्टर और बहुत कुछ शामिल हैं।
वैकल्पिक सहायक उपकरण
Stepper motor encoder accessory
एनकोडर
Stepper motor brake accessory
ब्रेक
Stepper motor gearbox accessory
गियरबॉक्स
Stepper motor shaft accessory
शाफ्ट
