| ब्रांड नाम: | Casun |

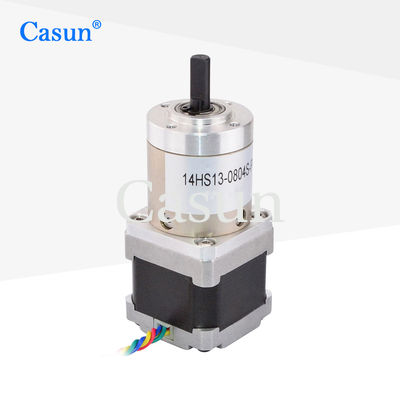

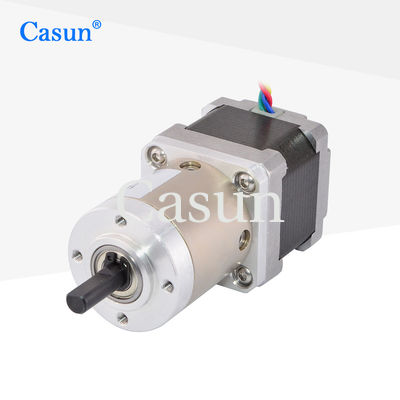

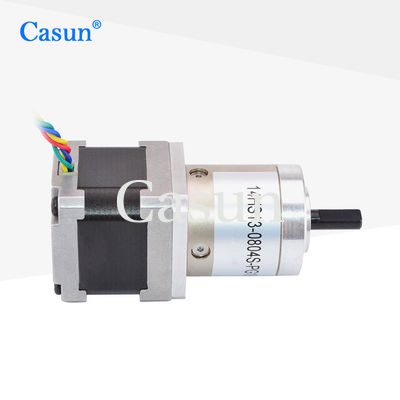

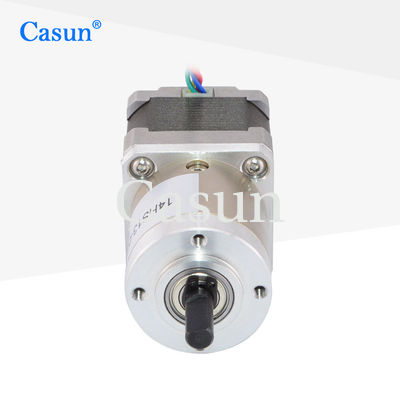

| मॉडल नंबर: | 14HS13-0804S-PG19 |
| MOQ: | 1पीसी |
| कीमत: | $18.9-$24 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |
धीमा करने वाला स्टेपर मोटर सटीक स्थिति नियंत्रण प्राप्त करने के लिए एक निश्चित कदम कोण पर आगे बढ़ सकता है।
मंदी स्टेपर मोटर स्टार्ट और स्टॉप के दौरान चिकनी त्वरण और मंदी की विशेषताएं प्रदान कर सकते हैं,तत्काल प्रभाव बलों से बचने और यांत्रिक संरचना और भार की रक्षा.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
35 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.0 ए |
|
रखरखाव टोक़
|
180 mN.m |
|
प्रतिरोध
|
6.8 हम्म |
|
प्रेरण
|
10 एमएच |
|
रोटर इनेर्शिया
|
180 ग्राम सेमी2 |
|
मोटर का भार
|
0.4 किलो |
|
गियर कम करने का अनुपात
|
19.2:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के निकट):≤0.06m
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई भार नहीं होने पर प्रतिक्रियाः≤1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 26 मिमी 34 मिमी 40 मिमी |
29.1 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 36.8 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 44.6 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
