| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 20SHD0250-150NT |
| MOQ: | 1पीसी |
| कीमत: | $13-$13.5 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

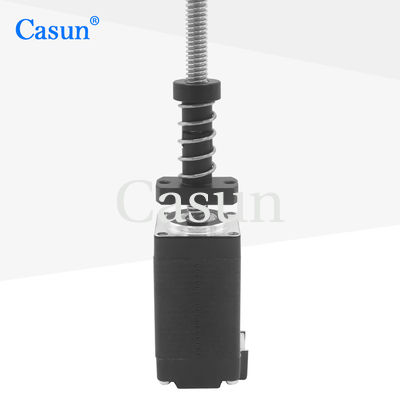

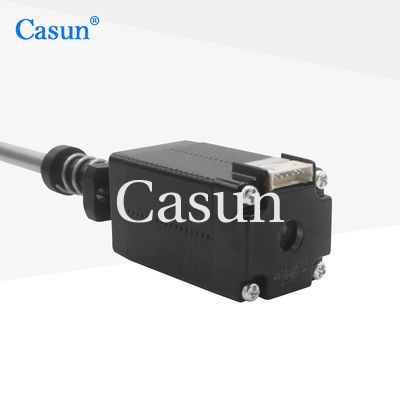

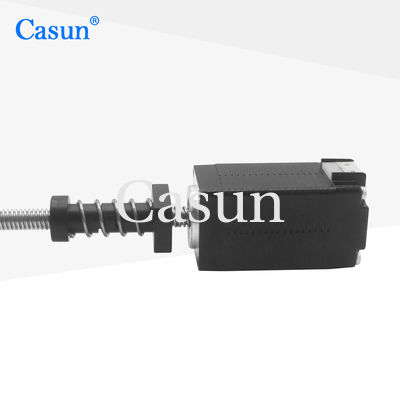

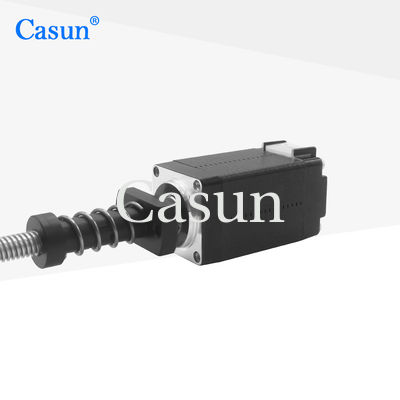

स्टेपर मोटर ऑपरेशन के दौरान, स्क्रू और लीड स्क्रू के बीच मेषिंग न्यूनतम कंपन के साथ सुचारू रैखिक गति सुनिश्चित करता है। थ्रू स्क्रू स्टेपर मोटर में एक सरल संरचना होती है जो अन्य उपकरणों और प्रणालियों के साथ आसान एकीकरण की सुविधा प्रदान करती है।
| विनिर्देश | मान |
|---|---|
| स्टेप एंगल | 1.8° |
| फ्रेम साइज | 20 मिमी |
| फेज की संख्या | 2 फेज |
| रेटेड करंट | 0.6 एम्पीयर |
| होल्डिंग टॉर्क | 32 mN.m |
| प्रतिरोध | 9.0 ओम |
| इंडक्टेंस | 3.0 mH |
| रोटर इनर्टिया | 3.8 g-cm² |
| मोटर वजन | 0.08 किग्रा |
| लीड स्क्रू | Tr5X2 |
| कनेक्शन | द्विध्रुवी |
| पैरामीटर | विनिर्देश |
|---|---|
| स्टेप एंगल | 1.8° |
| अधिकतम तापमान | 80°C अधिकतम |
| परिवेश तापमान | -20°C से 50°C |
| भंडारण तापमान | -20°C से 100°C |
| आर्द्रता रेंज | 85% या उससे कम, गैर-संक्षेपण |
| मैग्नेट वायर इन्सुलेशन | क्लास बी 130°C |
| इन्सुलेशन प्रतिरोध | 100M ओम 500 VDC पर |
| डाइलेक्ट्रिक स्ट्रेंथ | 500 VDC 1 मिनट के लिए |
| शाफ्ट रेडियल प्ले | 0.02 अधिकतम (450g-लोड) |
| शाफ्ट एक्सियल प्ले | 0.08 अधिकतम (450g-लोड) |
| अधिकतम रेडियल बल | 28N (20mm फ्लैंज से) |
| अधिकतम एक्सियल बल | 10N |
| मॉडल | होल्डिंग टॉर्क | स्टेप एंगल | मोटर की लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
|---|---|---|---|---|---|
| 42SHD4950 | 0.13 N.m | 1.8° | 20 मिमी | डी शाफ्ट-20mm | 1.0 ए |
| 42SHD4003 | 0.26 N.m | 1.8° | 34 मिमी | डी शाफ्ट-20mm | 0.4 ए |
| 42SHD0261 | 0.45 N.m | 1.8° | 40 मिमी | डी शाफ्ट-20mm | 1.68 ए |
| 42SHD4425 | 0.59 N.m | 1.8° | 48 मिमी | डी शाफ्ट-24mm | 2.0 ए |
| 42SHD4813 | 0.8 N.m | 1.8° | 60 मिमी | डी शाफ्ट-24mm | 2.1 ए |
| बॉडी की लंबाई | स्क्रू व्यास | पिच | स्क्रू की लंबाई |
|---|---|---|---|
| 20 मिमी | 5 | 2 | 20-1000 मिमी |
| 34 मिमी | |||
| 40 मिमी | |||
| 48 मिमी | |||
| 60 मिमी |
यदि हमारे मानक मोटर आपकी आवश्यकताओं को पूरा नहीं करते हैं, तो हम विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, कस्टम लीड तार, कनेक्टर और बहुत कुछ सहित व्यापक अनुकूलन सेवाएं प्रदान करते हैं।
कृपया अपनी विशिष्ट आवश्यकताओं को हमारी इंजीनियरिंग टीम के साथ साझा करने के लिए नीचे दिए गए बटन पर क्लिक करें।
