| ब्रांड नाम: | Casun |
| मॉडल नंबर: | F86SHD4501-32H |
| MOQ: | 1पीसी |
| कीमत: | $24.92-$25.96 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

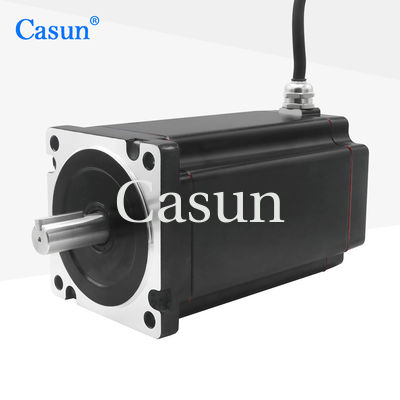

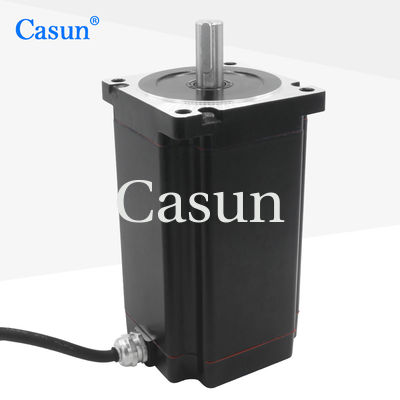

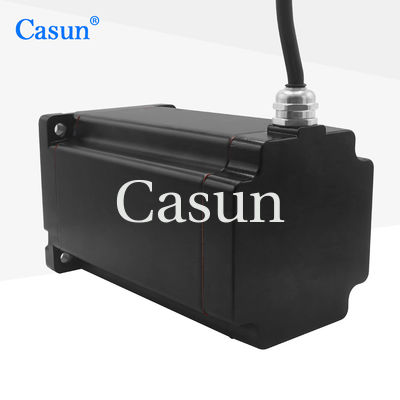

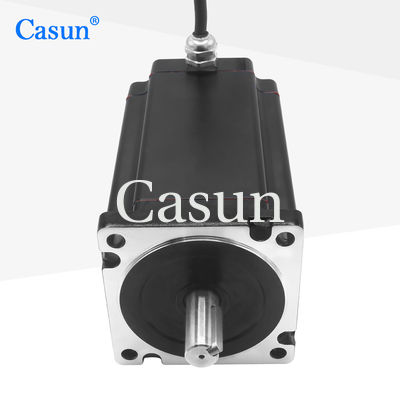

NEMA 34 का आकार अपेक्षाकृत बड़ा है, इसलिए यह उच्च टोक़ उत्पन्न कर सकता है, जो उच्च भार या बड़े जड़ता आंदोलनों की आवश्यकता वाले अनुप्रयोगों के लिए बहुत फायदेमंद है
स्टेपर मोटर्स में सरल संरचना होती है और कोई जटिल यांत्रिक संरचना नहीं होती है, जिसके परिणामस्वरूप विफलता दर कम होती है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
86 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
4.0 ए |
|
रखरखाव टोक़
|
13 एन.एम. |
|
प्रतिरोध
|
1.8 ओम |
|
प्रेरण
|
16.5mH |
|
रोटर इनेर्शिया
|
3600 ग्राम सेमी2 |
|
मोटर का भार
|
5.0 किलो |
|
लीड की संख्या
|
4 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | टीशाफ्ट का प्रकार | रेटेड करंट |
| 86SHD4003-32 | 4.0एन.एम. | 1.8° | 69 मिमी | कुंजी शाफ्ट-32 मिमी | 4.0ए |
| 86SHD4101-32 | 4.5 एन.एम. | 1.8° | 76 मिमी | कुंजी शाफ्ट-32 मिमी | 4.0ए |
| 86SHD4201-37 | 5.6 एन.एम. | 1.8° | 98 मिमी | कुंजी शाफ्ट-37mm | 4.0ए |
| 86SHD4314-37 | 6.8 एन.एम. | 1.8° | 112 मिमी | कुंजी शाफ्ट-37mm | 5.0ए |
| 86SHD4404-37 | 8.0एन.एम. | 1.8° | 127 मिमी | कुंजी शाफ्ट-37mm | 5.0ए |
| 86SHD4505-37 | 12.0एन.एम. | 1.8° | 150 मिमी | कुंजी शाफ्ट-37mm | 5.5A |
