| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4229-10PLH |
| MOQ: | 1पीसी |
| कीमत: | $23.3-$26.3 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

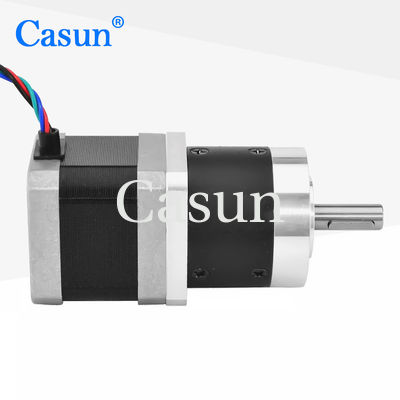

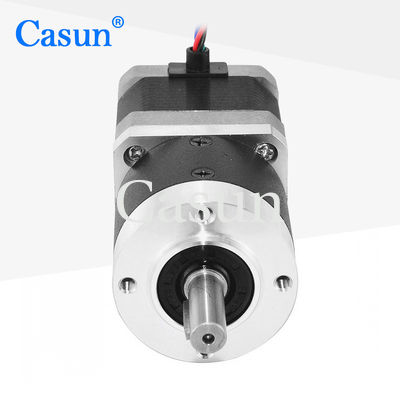

1.68A NEMA 17 प्लैनेटरी गियरबॉक्स स्टेपर मोटर 10:1 17HS15-1684S-HG10
एनईएमए 17 प्लैनेटरी रिडक्शन स्टेपर मोटर में चिकनी ऑपरेटिंग विशेषताएं हैं, शोर और कंपन को कम करती हैं।
कम घूर्णन रिक्ति और उच्च दोहराव स्थिति सटीकता है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.68 ए |
|
रखरखाव टोक़
|
390 mN.m |
|
प्रतिरोध
|
1.65 ओम |
|
प्रेरण
|
3.2 mH |
|
रोटर इनेर्शिया
|
57 ग्राम सेमी2 |
|
मोटर का भार
|
0.9 किलोग्राम |
|
गियर कम करने का अनुपात
|
10:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के पास):≤0.06mm
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई लोड नहीं होने पर प्रतिक्रियाः1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
27.2 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 35 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
