| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 57SHD4812-10PLH |
| MOQ: | 1पीसी |
| कीमत: | $26.46-$29.46 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

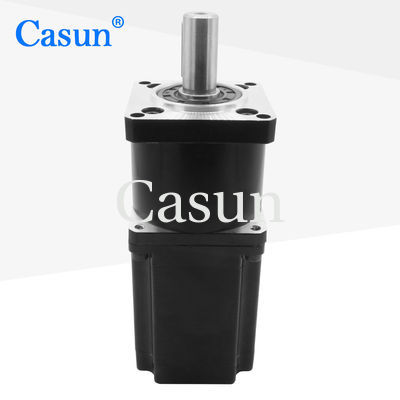

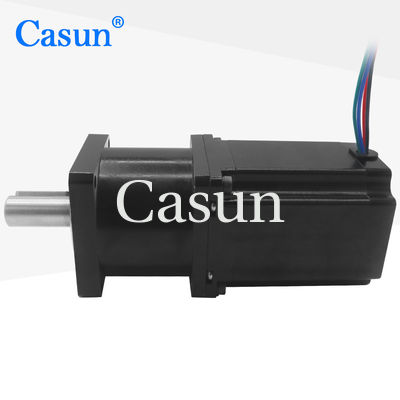

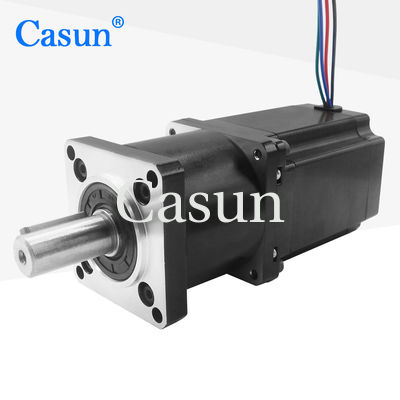

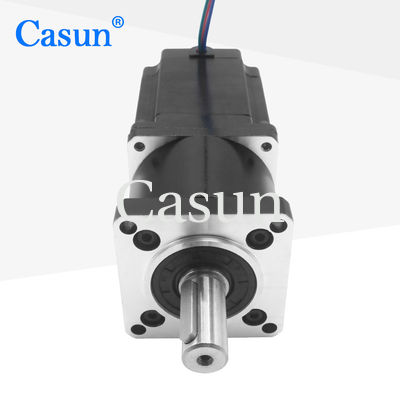

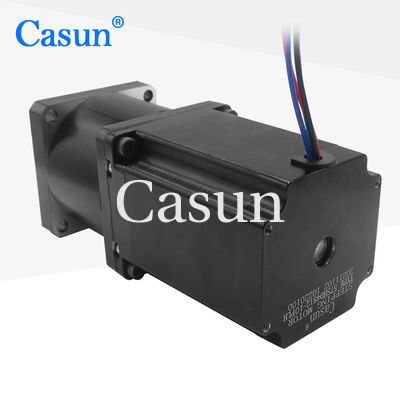

NEMA 23 स्टेपर मोटर प्लैनेटरी रिड्यूसर के साथ 2N.M 76mm बॉडी रेश्यो 10:1 स्मार्ट डिवाइस के लिए
गियर सिस्टम के ट्रांसमिशन अनुपात को बढ़ाकर, मोटर के उच्च गति वाले निम्न टोक़ को निम्न गति वाले उच्च टोक़ आउटपुट में परिवर्तित किया जाता है।
अन्य प्रकार के घटकों की तुलना में, ग्रह घटकों की दक्षता अधिक होती है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
57 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
2.8Amp |
|
रखरखाव टोक़
|
2000 mN.m |
|
प्रतिरोध
|
1.2 0hm |
|
प्रेरण
|
3.6 mH |
|
रोटर इनेर्शिया
|
460g-cm2 |
|
मोटर का भार
|
1.3 किलोग्राम |
|
गियर कम करने का अनुपात
|
10:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के पास):≤0.06mm
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई लोड नहीं होने पर प्रतिक्रियाः1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
27.2 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 35 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
