| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4229-27G |
| MOQ: | 1पीसी |
| कीमत: | $23.3-$26.3 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

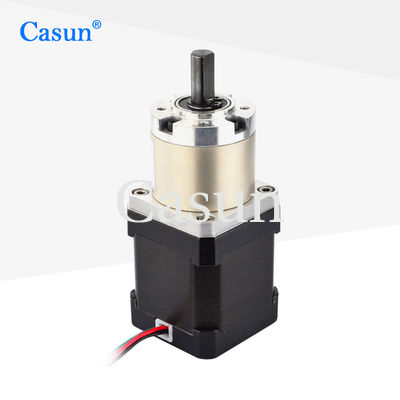

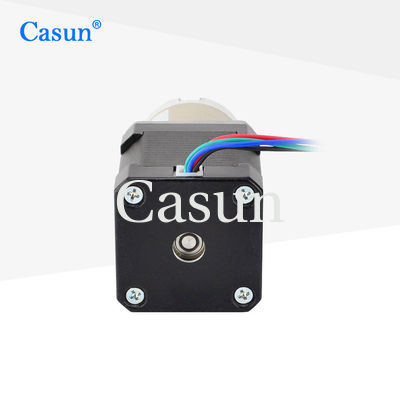

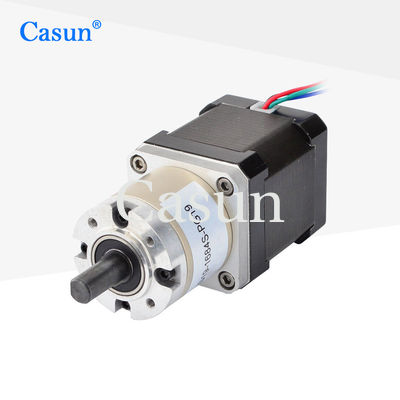

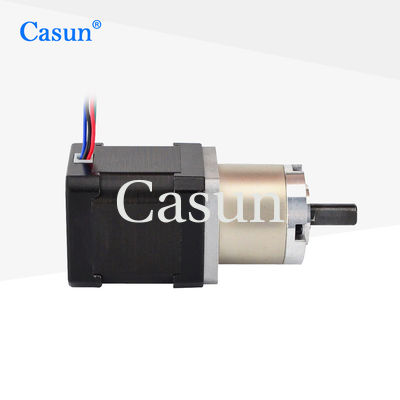

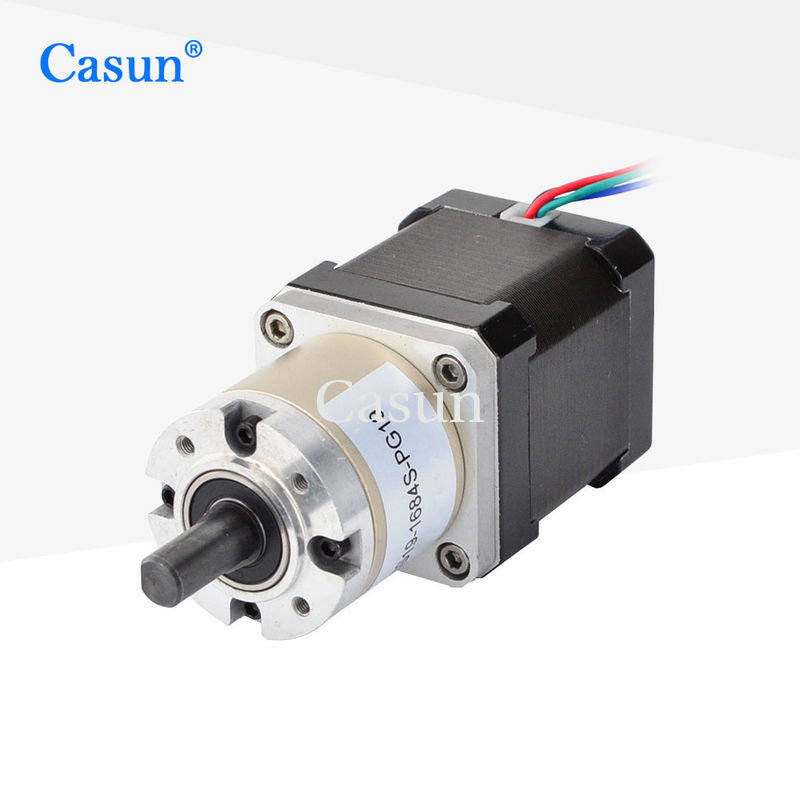

NEMA 17 गियरबॉक्स स्टेपर मोटर 27:1 रोबोट 17HS15-1684S-PG27 के लिए
जटिल गति पथ प्राप्त करने के लिए मोटर की घूर्णन दिशा, गति और स्थिति को सटीक रूप से नियंत्रित करें।
स्टेपर मोटर और रेड्यूसर का संयोजन उच्च परिशुद्धता वाले गति नियंत्रण प्रदान करता है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.68 ए |
|
रखरखाव टोक़
|
390 mN.m |
|
प्रतिरोध
|
1.8 ओम |
|
प्रेरण
|
3.2 mH |
|
रोटर इनेर्शिया
|
57 ग्राम सेमी2 |
|
मोटर का भार
|
0.65 किलो |
|
गियर कम करने का अनुपात
|
26.8:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के पास):≤0.06mm
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई लोड नहीं होने पर प्रतिक्रियाः1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
27.2 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 35 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
