| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4602-20Q |
| MOQ: | 1पीसी |
| कीमत: | $15.54-$30.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

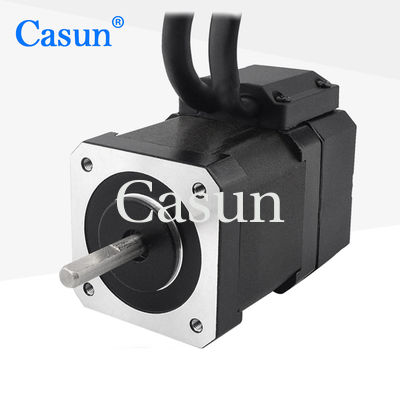

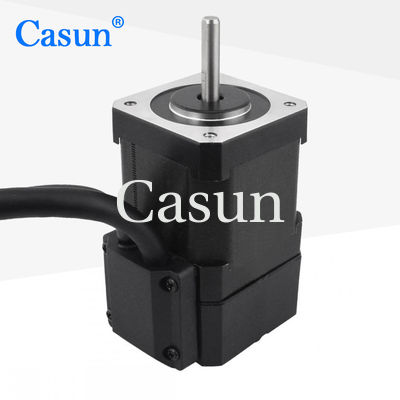

0.9 डिग्री कैसन क्लोज्ड लूप स्टेपर मोटर 440mN.M 42x48mm स्टेपर मोटर Nema 17 स्टेपर मोटर नियंत्रक के साथ
Nema17 क्लोज्ड लूप स्टेपर मोटर 440mN.m 1.68Amp एन्कोडर के साथ
आपके द्वारा उल्लिखित कैसन क्लोज्ड लूप स्टेपर मोटर निम्नलिखित विनिर्देशों के साथ एक विशिष्ट मॉडल है:
कदम कोणः 0.9 डिग्री प्रति कदम
रखरखाव टोक़ः 440mN.m
आकारः 42x48 मिमी
इस स्टेपर मोटर को सटीक पोजिशनिंग और नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है। 0.9 डिग्री स्टेप कोण का अर्थ है कि मोटर प्रत्येक चरण के साथ 0.9 डिग्री आगे बढ़ेगा।यह ठीक संकल्प बड़े कदम कोण के साथ मोटर्स की तुलना में अधिक सटीक स्थिति के लिए अनुमति देता है.
440mN.m का रखरखाव टोक़ मोटर की गतिहीन स्थिति में अपनी स्थिति बनाए रखने की क्षमता को दर्शाता है। यह टोक़ मान अधिकतम टोक़ को निर्दिष्ट करता है जो मोटर कदम खोए बिना लागू कर सकता है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.68Amp |
|
रखरखाव टोक़
|
440mN.m |
|
प्रतिरोध
|
1.65hm |
|
प्रेरण
|
4.8mH |
|
रोटर इनेर्शिया
|
72 ग्राम सेमी2 |
|
मोटर का भार
|
0.38 किलो |
|
एन्कोडर पल्स
|
400PPR |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
एन्कोडर
अनुकूलित किया जा सकता है
वोल्टेजः 5 वी
आउटपुट: ए + ए - बी + बी -
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
