| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 86एसएचडी4313-37क्यूएच |
| MOQ: | 1पीसी |
| कीमत: | $99.9-$199.99 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

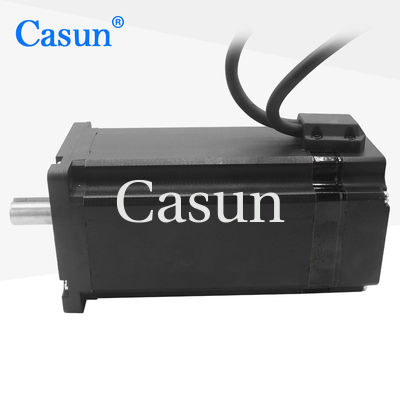

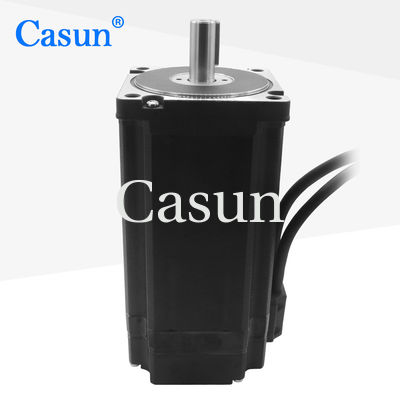

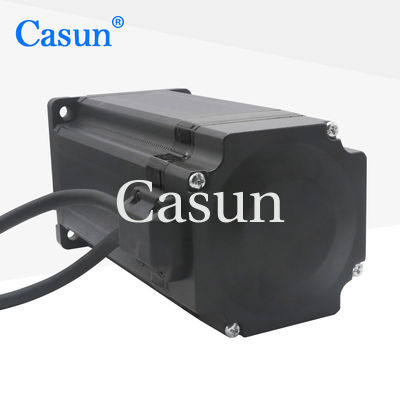

एनईएमए 34 5.6एन.एम. सीएनसी मशीनों के लिए चुंबकीय एन्कोडर के साथ 4 अक्ष बंद लूप 1000PPR स्टेपर मोटर किट
NEMA 34 स्टेपर मोटर्स के लिए एक मानक आकार को संदर्भित करता है, जिसमें 3.4-इंच (86 मिमी) की माउंटिंग फ्लैंज का आकार होता है। "5.6N.m" विनिर्देश मोटर के रखरखाव टॉर्क को दर्शाता है,जो बाह्य बल के अधीन होने पर स्थिति बनाए रखने की उसकी क्षमता का एक उपाय हैइस मामले में, मोटर में 5.6 न्यूटन मीटर का टारगेट टॉर्क होता है।
चुंबकीय एन्कोडर के साथ एक 4-अक्ष बंद-लूप स्टेपर मोटर किट सीएनसी (कंप्यूटर संख्यात्मक नियंत्रण) मशीनों में उपयोग के लिए डिज़ाइन किया गया है। बंद-लूप स्टेपर सिस्टम में फीडबैक तंत्र शामिल हैं,जैसे एन्कोडर, मोटर शाफ्ट की स्थिति की निगरानी करने और नियंत्रण प्रणाली को प्रतिक्रिया प्रदान करने के लिए। यह अधिक सटीक स्थिति और स्टैलिंग या खो कदम के लिए अधिक प्रतिरोध की अनुमति देता है,खुले लूप स्टेपर प्रणालियों की तुलना में.
चुंबकीय एन्कोडर एक प्रकार का स्थिति सेंसर है जो मोटर शाफ्ट की स्थिति का पता लगाने के लिए चुंबकों और हॉल प्रभाव सेंसर का उपयोग करता है। यह मोटर की स्थिति पर सटीक प्रतिक्रिया प्रदान करता है,नियंत्रण प्रणाली को वास्तविक समय में समायोजन करने और सटीक आंदोलन सुनिश्चित करने की अनुमति देता है.
कुल मिलाकर, एक चुंबकीय एन्कोडर के साथ NEMA 34 5.6N.m 4-अक्षीय बंद-लूप स्टेपर मोटर किट सीएनसी मशीनों के लिए उपयुक्त होगी, जिन्हें उच्च टोक़ और सटीक पोजिशनिंग क्षमताओं की आवश्यकता होती है।यह खुले पाश स्टेपर प्रणाली की तुलना में बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है, इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जहां सटीकता महत्वपूर्ण है, जैसे सीएनसी मिलिंग, रूटिंग या 3 डी प्रिंटिंग।
विशेषताएं:
सौतेला दूत |
1.8 ° |
फ्रेम का आकार |
86 मिमी |
चरणों की संख्या |
चरण 2 |
रेटेड करंट |
3 ए |
रखरखाव टोक़ |
5.6 एन.एम. |
प्रतिरोध |
1.5 ओम |
प्रेरण |
15 एमएच |
रोटर इनेर्शिया |
2700 ग्राम-सेमी2 |
मोटर का भार |
3.8 किलो |
लीड की संख्या |
4 |
संबंध |
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
| मॉडल | स्वामित्व मोर्टार |
रेटेड वर्तमान |
प्रतिरोध प्रति चरण |
प्रेरण प्रति चरण |
रोकना मोर्टार |
रोटर गतिहीनता |
सीसा तार |
मोटर लम्बाई |
| mN.m | ए | ओ | एमएच | mN.m | g.cm2 | नहीं. | मिमी | |
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
