| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD0034-20Q |
| MOQ: | 1पीसी |
| कीमत: | $16.54-$24.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

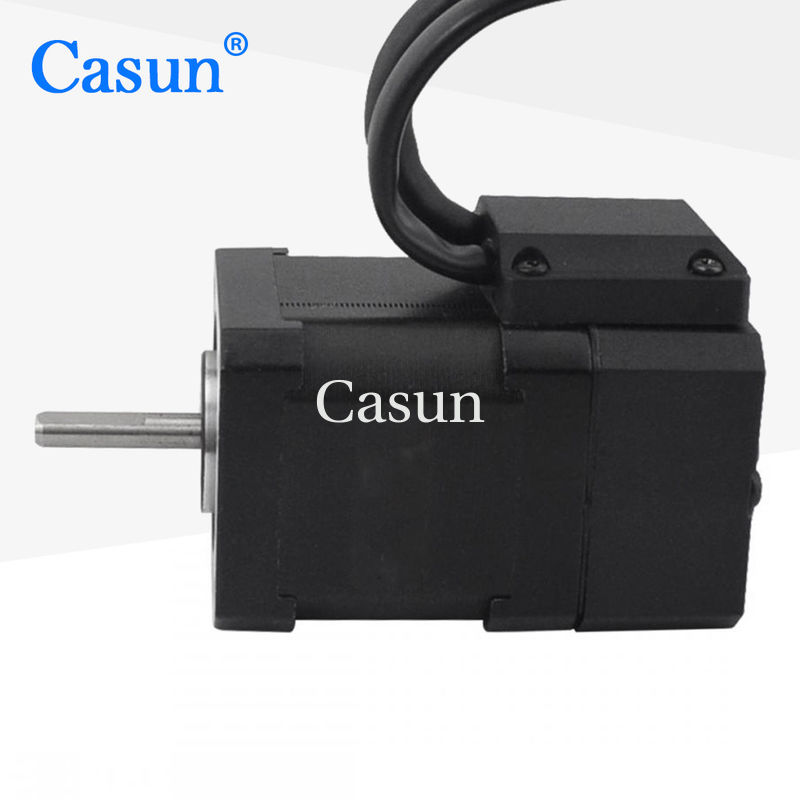

कैसन क्लोज लूप स्टेपर मोटर 260mN.M 42x34mm स्टेपर मोटर Nema 17 स्टेपर मोटर नियंत्रक के साथ
नेमा17 क्लोज्ड लूप स्टेपर मोटर 260mN.m 1.26Amp एन्कोडर के साथ
NEMA 17 42x34mm स्टेपर मोटर 500mN.m टॉर्क और 1024ppr (क्रान्ति प्रति धड़कन) के साथ एक विशिष्ट प्रकार का स्टेपर मोटर है जिसका उपयोग आमतौर पर रोबोटिक्स, 3 डी प्रिंटर,सीएनसी मशीनें, और स्वचालन प्रणाली. चलो विनिर्देशों को तोड़नेः
एनईएमए 17: यह राष्ट्रीय विद्युत निर्माता संघ (एनईएमए) द्वारा परिभाषित मोटर के मानक आकार विनिर्देश को संदर्भित करता है।यह मोटर के भौतिक आयामों और माउंटिंग पैटर्न को दर्शाता है.
42x34 मिमी: मोटर के आयाम, मोटर शरीर का व्यास (42 मिमी) और लंबाई 34 मिमी निर्दिष्ट करते हुए।
2600mN.m टॉर्कः टॉर्क मोटर के घूर्णन बल का एक माप है। इस मामले में, मोटर 260 किलोवाट मीटर (mN.m) का अधिकतम टॉर्क उत्पन्न कर सकता है।यह टोक़ रेटिंग लोड ड्राइव करने और प्रतिरोध को दूर करने के लिए मोटर की क्षमता निर्धारित करता है.
1024 पीपीआर: पीपीआर प्रति मोड़ पर आवेगों के लिए खड़ा है, जो एक पूर्ण मोड़ को पूरा करने के लिए मोटर को प्राप्त होने वाले विद्युत आवेगों की संख्या को दर्शाता है। इस मामले में,मोटर को पूर्ण 360 डिग्री घूर्णन पूरा करने के लिए 1024 धड़कनों की आवश्यकता होती है.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.28Amp |
|
रखरखाव टोक़
|
260mN.m |
|
प्रतिरोध
|
3.2 हम्म |
|
प्रेरण
|
2.7mH |
|
रोटर इनेर्शिया
|
12g-cm2 |
|
मोटर का भार
|
0.23 किलो |
|
एन्कोडर पल्स
|
1024PPR |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
एन्कोडर
वोल्टेजः 5 वी
आउटपुट: ए + ए - बी + बी -
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
