| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD0314-20QH |
| MOQ: | 1पीसी |
| कीमत: | $18.9.54-$24.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

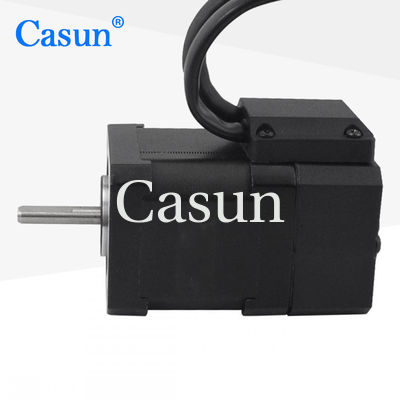

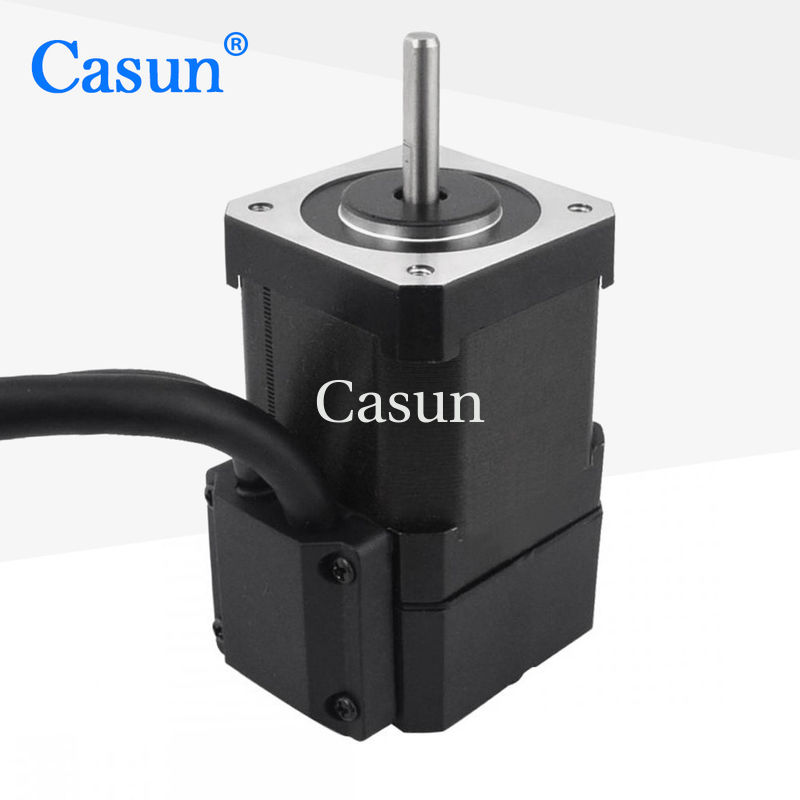

एनकोडर के साथ स्टेपर मोटर NEMA14 35X20mm 98mN.M 1024pm क्लोज लूप स्टेपर मोटर
एनकोडर के साथ नेमा14 क्लोज्ड लूप स्टेपर मोटर 90mN.m 1.1Amp
आकारः NEMA 14 मोटर फ्रेम के आकार को संदर्भित करता है, जो 1.4 इंच या लगभग 35 मिमी वर्ग है। स्टेपर मोटर्स को उनके भौतिक आयामों के आधार पर विभिन्न NEMA आकारों में वर्गीकृत किया जाता है।
टॉर्क: आपके द्वारा उल्लिखित मोटर का 90 एमएन.एम. (मिलिन्यूटन मीटर) का स्टैंडिंग टॉर्क है। स्टैंडिंग टॉर्क मोटर द्वारा स्टेप खोए बिना स्थिर होने पर उत्पन्न किए जा सकने वाले टॉर्क की मात्रा है।
वर्तमानः मोटर का नाममात्र वर्तमान 1.1 एम्पियर है। यह अधिकतम वर्तमान को दर्शाता है जो निर्दिष्ट टोक़ प्राप्त करने के लिए मोटर घुमावों को आपूर्ति की जानी चाहिए।
बंद-लूपः बंद-लूप सुविधा का अर्थ है कि मोटर में स्थिति प्रतिक्रिया के लिए एक एन्कोडर शामिल है। पारंपरिक ओपन-लूप स्टेपर मोटर्स के विपरीत,बंद-लूप स्टेपर का पता लगाने और कदम हानि या स्थिति त्रुटियों के लिए सही कर सकते हैंएन्कोडर नियंत्रण प्रणाली को प्रतिक्रिया प्रदान करता है, जिससे यह वास्तविक समय में मोटर के संचालन को समायोजित करने की अनुमति देता है, सटीक स्थिति सुनिश्चित करता है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.1 एम्प |
|
रखरखाव टोक़
|
90mN.m |
|
प्रतिरोध
|
3.2 हम्म |
|
प्रेरण
|
2.7mH |
|
रोटर इनेर्शिया
|
12g-cm2 |
|
मोटर का भार
|
0.17 किलो |
|
एन्कोडर पल्स
|
1-24 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
एन्कोडर
वोल्टेजः 5 वी
आउटपुट: ए + ए - बी + बी - जेड + जेड -
| मॉडल | रखरखाव टोक़ | कदम कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
