| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD4419-5G |
| MOQ: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| कीमत: | $16.00-$22.00 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

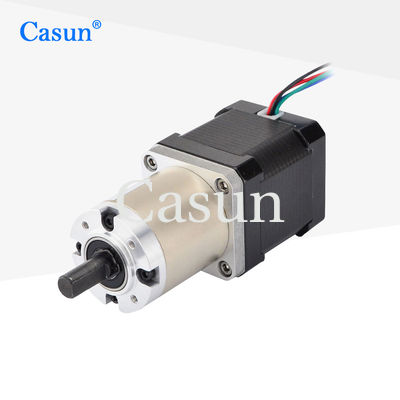

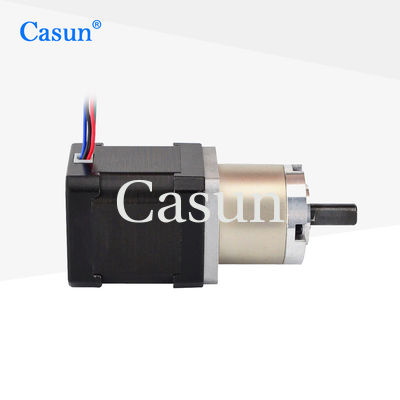

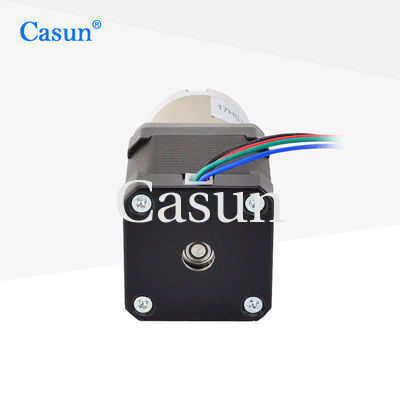

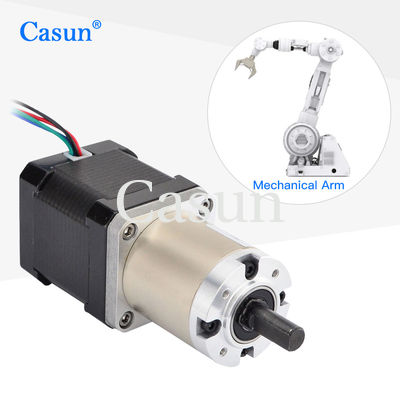

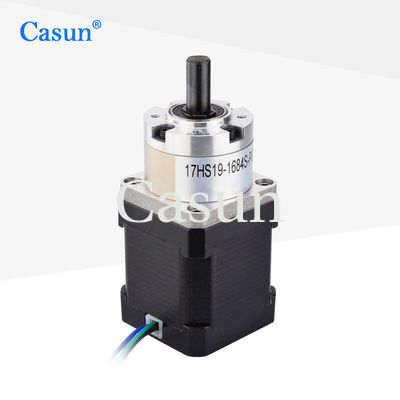

नेमा 17 गियर रिड्यूसर स्टेपर मोटर, 42x42x48 मिमी 1.8 डिग्री 2 चरण, 440 mN.m होल्डिंग टॉर्क
नेमा 17 स्टेपर मोटर्स 0.67 एम्पियर डीसी मोटर रोबोट गियर स्टेपर मोटर के लिए
42 मिमी की मंदी स्टेपर मोटर स्टेपर मोटर और reducers की विशेषताओं को जोड़ती है,सटीक पोजिशनिंग नियंत्रण को सक्षम करने और उच्च सटीक पोजिशनिंग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है.
ओपन लूप नियंत्रण स्थिति प्रतिक्रिया की आवश्यकता को समाप्त करता है, जिससे बिजली की खपत कम होती है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.68 ए |
|
रखरखाव टोक़
|
440 mN.m |
|
प्रतिरोध
|
1.65 हम्म |
|
प्रेरण
|
2.8 mH |
|
रोटर इनेर्शिया
|
38 ग्राम सेमी2 |
|
मोटर का भार
|
0.5 किलो |
|
गियर कम करने का अनुपात
|
5.18:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के पास):≤0.06mm
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई लोड नहीं होने पर प्रतिक्रियाः1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
27.2 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 35 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
