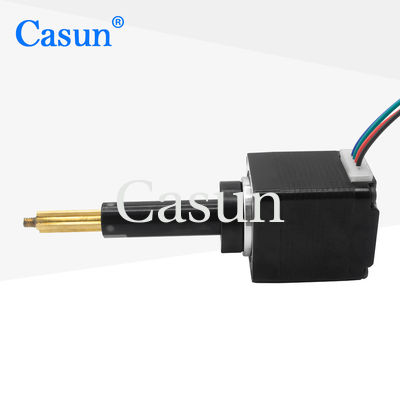

ब्लैक माइक्रो लाइनर स्टेप मोटर नेमा 8 लाइनर एक्ट्यूएटर लीड स्ट्रोक 27.05 मिमी

सूक्ष्म रैखिक मोटर Nema8 रैखिक एक्ट्यूएटर लीड स्ट्रोक 27.05 मिमी स्टेप मोटर सौंदर्य मशीन के लिए

लीड स्क्रू के साथ एक माइक्रो स्टेपर मोटर का उपयोग अक्सर रैखिक एक्ट्यूएटर बनाने के लिए किया जाता है।यह सीसा पेंच तंत्र के माध्यम से रैखिक गति में स्टेपर मोटर की घूर्णी गति को परिवर्तित करके सटीक और नियंत्रित रैखिक गति प्रदान करता है.

1भार क्षमताः भार क्षमता 25 एन है, जिसका अर्थ है कि रैखिक एक्ट्यूएटर 25 न्यूटन का अधिकतम बल संभाल सकता है।यह वजन या बल की मात्रा है कि actuator प्रभावी ढंग से स्थानांतरित या अपने प्रदर्शन को खतरे में डाले बिना पकड़ सकते हैं इंगित करता है. यह सुनिश्चित करने के लिए कि actuator इसे संभाल सकते हैं अपने विशिष्ट आवेदन के भार आवश्यकताओं पर विचार करना महत्वपूर्ण है.


2गति (200pps): 200pps की गति अधिकतम पल्स दर को इंगित करती है जिस पर स्टेपर मोटर घूम सकता है। प्रत्येक पल्स एक चरण के अनुरूप है, और गति प्रति सेकंड चरणों में मापी जाती है।actuator की वास्तविक रैखिक गति नेतृत्व पेंच पिच और प्रणाली के विशिष्ट विन्यास पर निर्भर करेगा.


3.NEMA 8 स्टेपर मोटर: NEMA 8 पदनाम स्टेपर मोटर के आकार और माउंटिंग आयामों को निर्दिष्ट करता है।एनईएमए 8 मोटर्स कॉम्पैक्ट होते हैं और आमतौर पर बड़े एनईएमए आकार की तुलना में छोटे फ्रेम आकार और कम टोक़ होते हैंइनका उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां स्थान सीमित है।

विशेषताएं:

• द्विध्रुवीय या एकध्रुवीय संस्करण उपलब्ध

• हाइब्रिड स्टेपर निर्माण

• एकल या डबल शाफ्ट संस्करणों में उपलब्ध

• CE और RoHS अनुमोदित

• अनुरोध पर अनुकूलन

मोटर विनिर्देश

परिचालन विनिर्देश

कदम कोणः 1.8°

अधिकतम तापमानः अधिकतम 80°C

परिवेश का तापमानः -20°C से 50°C

भंडारण तापमान -20°C से 100°C

आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण

चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस

इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम

डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी

शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)

शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)

अधिकतम रेडियल बल:28N (20mm फ्लैंज से)

अधिकतम अक्षीय बल):10N

टॉर्क वक्र

उप-मॉडल

डाउनलोड करें

यदि हमारे मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकते हैं,

हम अपनी आवश्यकताओं के अनुसार मोटर अनुकूलित कर सकते हैं

अनुकूलित सामग्री में विशेष शाफ्ट, घुमावदार मापदंड, स्थापना आयाम, विशेष आवश्यकताओं के साथ सीसा के तार, कनेक्टर आदि शामिल हैं।

विकल्प:
एन्कोडर. ब्रेक. गियरबॉक्स. शाफ्ट.

कृपया क्लिक करें "एक उद्धरण प्राप्त करें" बटन नीचे हमें अपनी आवश्यकताओं को बताने के लिए।
