| ब्रांड नाम: | Casun |
| मॉडल नंबर: | B20SHD4359-C191 |
| MOQ: | 1पीसी |
| कीमत: | $22.94 - 32.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

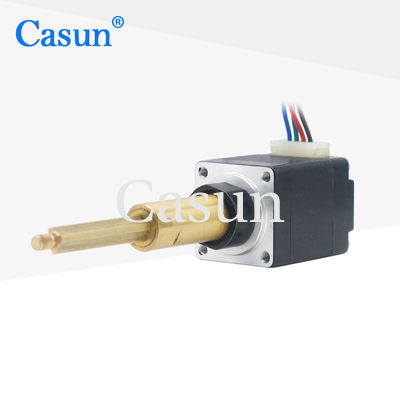

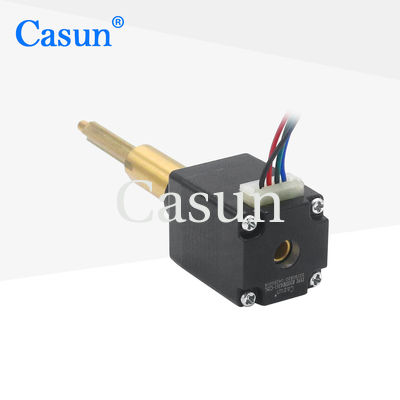

स्टेप मोटर Nema 8 लीड गाइड 19.05 लीड स्क्रू स्टेपर मोटर Tr3.5x0.6096 मेडिकल मशीन के लिए
लीड स्क्रू के साथ एक माइक्रो स्टेपर मोटर का उपयोग अक्सर रैखिक एक्ट्यूएटर बनाने के लिए किया जाता है।यह सीसा पेंच तंत्र के माध्यम से रैखिक गति में स्टेपर मोटर की घूर्णी गति को परिवर्तित करके सटीक और नियंत्रित रैखिक गति प्रदान करता है.
1भार क्षमताः भार क्षमता 25 एन है, जिसका अर्थ है कि रैखिक एक्ट्यूएटर 25 न्यूटन का अधिकतम बल संभाल सकता है।यह वजन या बल की मात्रा है कि actuator प्रभावी ढंग से स्थानांतरित या अपने प्रदर्शन को खतरे में डाले बिना पकड़ सकते हैं इंगित करता है. यह सुनिश्चित करने के लिए कि actuator इसे संभाल सकते हैं अपने विशिष्ट आवेदन के भार आवश्यकताओं पर विचार करना महत्वपूर्ण है.
2गति (200pps): 200pps की गति अधिकतम पल्स दर को इंगित करती है जिस पर स्टेपर मोटर घूम सकता है। प्रत्येक पल्स एक चरण के अनुरूप है, और गति प्रति सेकंड चरणों में मापी जाती है।actuator की वास्तविक रैखिक गति नेतृत्व पेंच पिच और प्रणाली के विशिष्ट विन्यास पर निर्भर करेगा.
3.NEMA 8 स्टेपर मोटर: NEMA 8 पदनाम स्टेपर मोटर के आकार और माउंटिंग आयामों को निर्दिष्ट करता है।एनईएमए 8 मोटर्स कॉम्पैक्ट होते हैं और आमतौर पर बड़े एनईएमए आकार की तुलना में छोटे फ्रेम आकार और कम टोक़ होते हैंइनका उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां स्थान सीमित है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
20 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.6Amp |
|
रखरखाव टोक़
|
25 एन 200 पीपीएस पर |
|
प्रतिरोध
|
11.5 ओम |
|
प्रेरण
|
3.50mH |
|
रोटर इनेर्शिया
|
6g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
सीसा
|
19.06 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
