| ब्रांड नाम: | Casun |
| मॉडल नंबर: | B20SHD4353-C9P |
| MOQ: | 1पीसी |
| कीमत: | $22.94 - 32.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

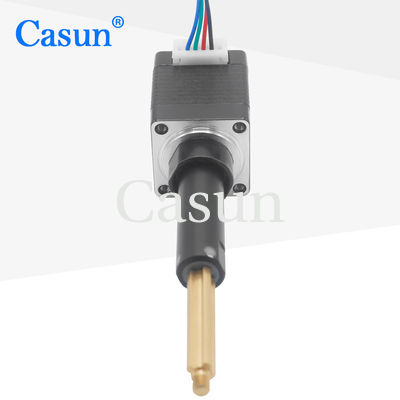

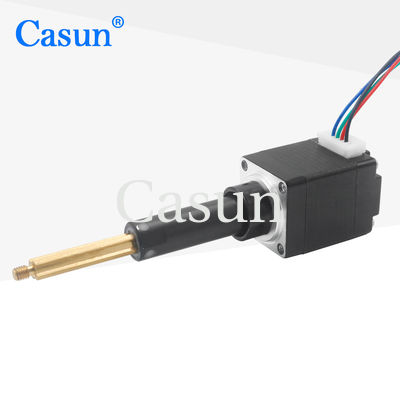

माइक्रो स्टेपर मोटर लीड स्क्रू रैखिक एक्ट्यूएटर 0.5kg/600pps nema8 स्टेपर मोटर सौंदर्य उपकरण के लिए
लीड स्क्रू के साथ एक माइक्रो स्टेपर मोटर का उपयोग अक्सर रैखिक एक्ट्यूएटर बनाने के लिए किया जाता है।यह सीसा पेंच तंत्र के माध्यम से रैखिक गति में स्टेपर मोटर की घूर्णी गति को परिवर्तित करके सटीक और नियंत्रित रैखिक गति प्रदान करता है.
1लोड क्षमताः 0.5 किलोग्राम लोड क्षमता अधिकतम वजन को संदर्भित करती है जिसे रैखिक एक्ट्यूएटर प्रभावी रूप से स्थानांतरित या पकड़ सकता है।यह अधिकतम बल है कि actuator अपने प्रदर्शन को खतरे में डाले बिना लागू कर सकते हैं इंगित करता हैअपने विशिष्ट अनुप्रयोग की लोड आवश्यकताओं पर विचार करना सुनिश्चित करें ताकि यह सुनिश्चित हो सके कि एक्चुएटर इसे संभाल सके।
2गति (600 पीपीएस): 600 पीपीएस की गति अधिकतम पल्स दर को दर्शाती है जिस पर स्टेपर मोटर घूम सकता है। प्रत्येक पल्स एक चरण के अनुरूप है, और गति को प्रति सेकंड चरणों में मापा जाता है।actuator की वास्तविक रैखिक गति नेतृत्व पेंच पिच और प्रणाली के विशिष्ट विन्यास पर निर्भर करेगा.
3.NEMA 8 स्टेपर मोटर: NEMA (राष्ट्रीय विद्युत निर्माता संघ) एक मानक है जो स्टेपर मोटर्स के भौतिक आयामों और माउंटिंग आवश्यकताओं को परिभाषित करता है।NEMA 8 पदनाम मोटर के आकार और माउंटिंग आयामों को निर्दिष्ट करता हैएनईएमए 8 मोटर्स कॉम्पैक्ट होते हैं और आमतौर पर बड़े एनईएमए आकारों की तुलना में छोटे फ्रेम आकार और कम टोक़ होते हैं।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
20 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.24Amp |
|
रखरखाव टोक़
|
0.5 किलोग्राम 600 पीपीएस पर |
|
प्रतिरोध
|
11.5 ओम |
|
प्रेरण
|
3.50mH |
|
रोटर इनेर्शिया
|
6g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
सीसा
|
35 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
