| ब्रांड नाम: | Casun |
| मॉडल नंबर: | B20SHD4059-C35L |
| MOQ: | 1पीसी |
| कीमत: | $22.94 - 32.94 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

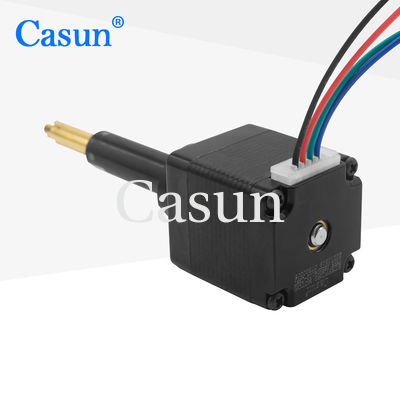

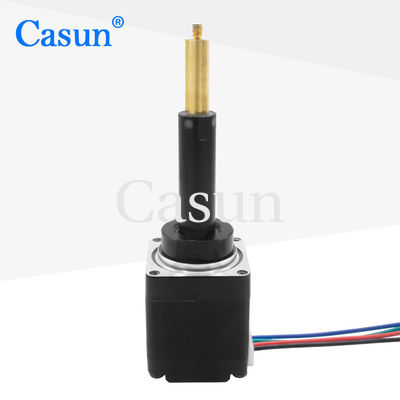

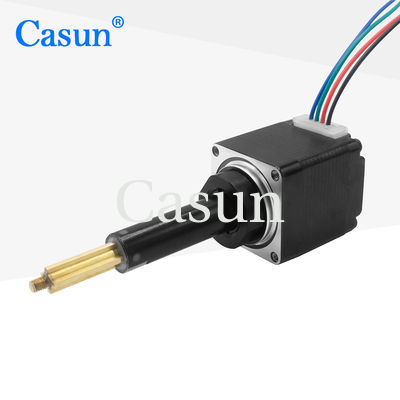

नेमा 8 स्टेपर मोटर रैखिक एक्ट्यूएटर 6,24Vdc 0.4Amp 0.3kg डिस्पेंसर के लिए रैखिक स्टेपर मोटर
नेमा 8 एक मानक स्टेपर मोटर आकार है जिसे नेशनल इलेक्ट्रिकल मैन्युफैक्चरर्स एसोसिएशन (NEMA) द्वारा परिभाषित किया गया है। यह मोटर के माउंटिंग आयामों और अन्य यांत्रिक विशेषताओं को निर्दिष्ट करता है।
6 से 24 वीडीसी की वोल्टेज रेंज से संकेत मिलता है कि मोटर इस वोल्टेज रेंज के भीतर संचालित किया जा सकता है।आप का चयन विशिष्ट वोल्टेज आवेदन और ड्राइवर मोटर को नियंत्रित करने के लिए इस्तेमाल किया पर निर्भर करेगा.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
20 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.4Amp |
|
रखरखाव टोक़
|
-किलो में -पीपीएस |
|
प्रतिरोध
|
11.5 ओम |
|
प्रेरण
|
3.50mH |
|
रोटर इनेर्शिया
|
6g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
सीसा
|
35 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
