| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 28SHD4507-109GTH |
| MOQ: | 1पीसी |
| कीमत: | $9.98-$13.98 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

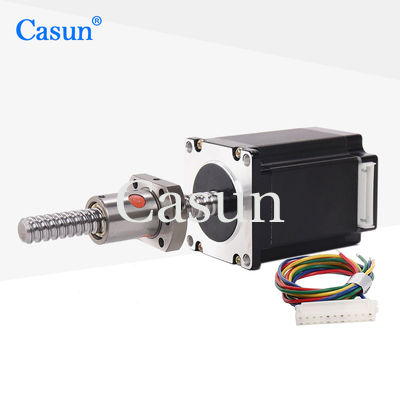

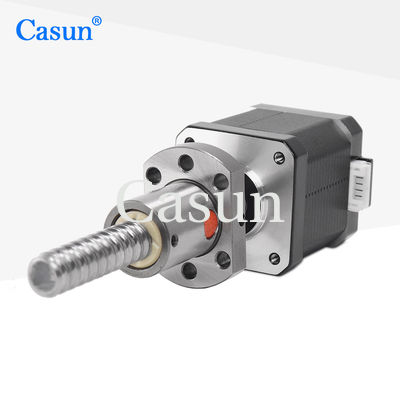

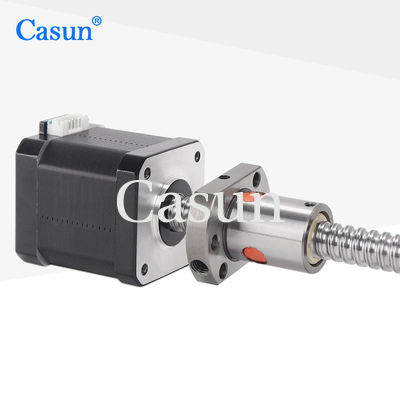

नेमा11 गेंद पेंच स्टेपर मोटर्स नेमा11 320mN.m सीएनसी के लिए गेंद स्क्रू रैखिक स्टेपर मोटर
बॉल स्क्रू स्टेपर मोटर्स कई फायदे प्रदान करते हैं, जिनमें शामिल हैंः
उच्च परिशुद्धताः गेंद शिकंजा तंत्र प्रतिकूल प्रतिक्रिया को कम करता है और सटीक स्थिति प्रदान करता है, जिससे उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें सटीक आंदोलनों की आवश्यकता होती है।
उच्च दक्षताः गेंद शिकंजा डिजाइन घर्षण को कम करता है, जिसके परिणामस्वरूप कुशल शक्ति संचरण और कम ऊर्जा खपत होती है।
कॉम्पैक्ट आकारः NEMA 11 मोटर्स छोटे और हल्के होते हैं, जो उन्हें सीमित स्थान वाले अनुप्रयोगों के लिए आदर्श बनाते हैं।
लागत प्रभावी: बॉल स्क्रू स्टेपर मोटर्स प्रदर्शन और लागत के बीच एक अच्छा संतुलन प्रदान करते हैं, जिससे वे विभिन्न अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बन जाते हैं।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
28 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.7Amp |
|
रखरखाव टोक़
|
120mN.m |
|
प्रतिरोध
|
ओह |
|
प्रेरण
|
एमएच |
|
रोटर इनेर्शिया
|
g-cm2 |
|
मोटर का भार
|
0.26 किलो |
|
लीड स्क्रू
|
109 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
