| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 28SHD4050-49GP |
| MOQ: | 1पीसी |
| कीमत: | $8.98-$12.98 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

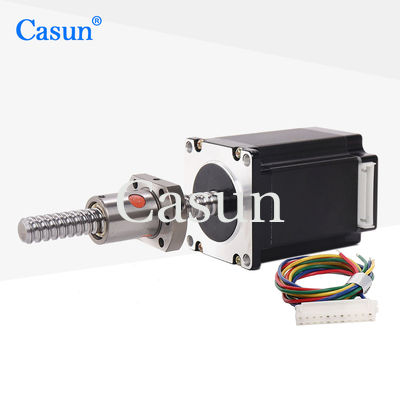

Nema11 बॉल स्क्रू रॉड स्टेपर मोटर 32mN.M रैखिक स्टेपर मोटर
एक बॉल स्क्रू स्टेपर मोटर एक प्रकार की स्टेपर मोटर है जिसमें रैखिक गति के लिए एक बॉल स्क्रू तंत्र शामिल है।यह सटीक और नियंत्रित रैखिक आंदोलनों को प्राप्त करने के लिए एक गेंद पेंच की रैखिक गति क्षमताओं के साथ एक स्टेपर मोटर की घूर्णन गति को जोड़ती है.
एनईएमए 11 राष्ट्रीय विद्युत निर्माता संघ (एनईएमए) द्वारा परिभाषित एक मानक मोटर फ्रेम आकार है।एनईएमए 11 मानक मोटर के भौतिक आयामों और माउंटिंग व्यवस्था को निर्दिष्ट करता है, विभिन्न निर्माताओं के बीच विनिमेयता की अनुमति देता है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
28 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.5Amp |
|
रखरखाव टोक़
|
32mN.m |
|
प्रतिरोध
|
ओह |
|
प्रेरण
|
एमएच |
|
रोटर इनेर्शिया
|
g-cm2 |
|
मोटर का भार
|
0.26 किलो |
|
लीड स्क्रू
|
49 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
