| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD0261-200GTH |
| MOQ: | 1पीसी |
| कीमत: | $29.98-$34.98 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

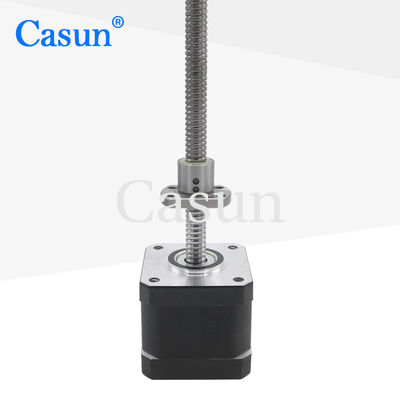

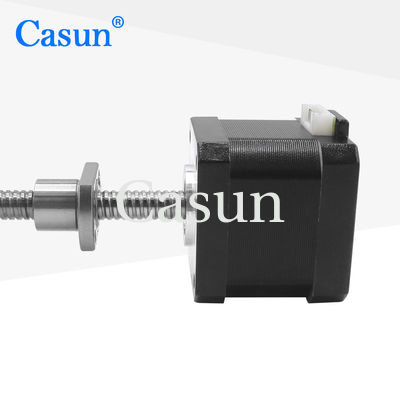

Nema17 बॉल स्क्रू रैखिक स्टेपर मोटर 450mN.M SFK0802 चरण मोटर के लिए सीएनसी
एक NEMA 17 स्टेपर मोटर 450mN के टोक़ के साथ।m (मिलिन्यूटन मीटर) और एक बॉल स्क्रू तंत्र विभिन्न अनुप्रयोगों के लिए एक उपयुक्त विकल्प है जिसमें मध्यम टोक़ और सटीक रैखिक गति नियंत्रण की आवश्यकता होती है.
450mN.m का टोक़ मोटर की घूर्णन बल प्रदान करने की क्षमता को दर्शाता है। टोक़ का यह स्तर मध्यम भार को संभाल सकता है और आमतौर पर छोटे सीएनसी मशीनों जैसे अनुप्रयोगों में उपयोग किया जाता है,थ्रीडी प्रिंटर, स्वचालन उपकरण, और अन्य प्रणालियों के लिए सटीक स्थिति और नियंत्रित रैखिक गति की आवश्यकता होती है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.68Amp |
|
रखरखाव टोक़
|
450mN.m |
|
प्रतिरोध
|
ओह |
|
प्रेरण
|
एमएच |
|
रोटर इनेर्शिया
|
g-cm2 |
|
मोटर का भार
|
0.32 किलो |
|
लीड स्क्रू
|
200 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
