| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD00101-45GTH |
| MOQ: | 1पीसी |
| कीमत: | $29.98-$34.98 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

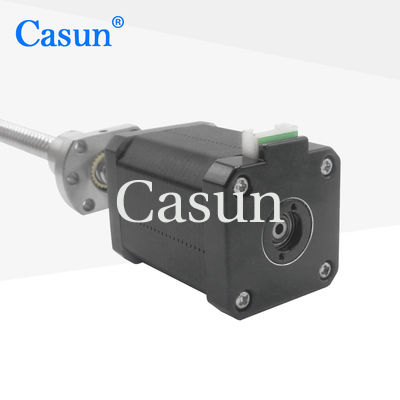

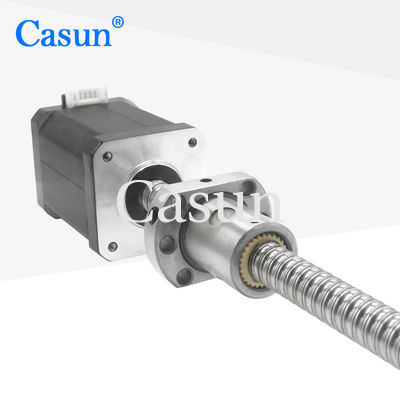

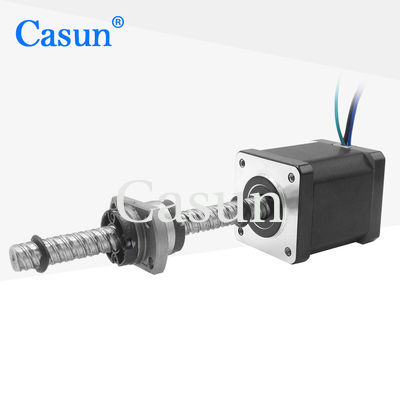

गेंद सीसा पेंच स्टेपर मोटर NEMA17 570mN.M स्वचालन उद्योग के लिए स्टेपिंग मोटर
570mN.m का टोक़ मोटर की घूर्णन बल लगाने की क्षमता को दर्शाता है। यह उच्च टोक़ रोबोटिक्स, सीएनसी मशीनों, 3 डी प्रिंटर,और अन्य प्रणालियों को भारी भार की सटीक स्थिति और हैंडलिंग की आवश्यकता होती है.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
2 एम्प |
|
रखरखाव टोक़
|
570mN.m |
|
प्रतिरोध
|
1.50 ओम |
|
प्रेरण
|
2.5mH |
|
रोटर इनेर्शिया
|
38g-cm2 |
|
मोटर का भार
|
0.67 किलो |
|
लीड स्क्रू
|
300 मिमी |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
