| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD0501-50NLFH |
| MOQ: | 1पीसी |
| कीमत: | $5.94-$14.8 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

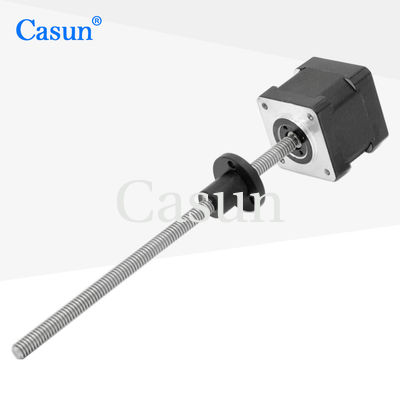

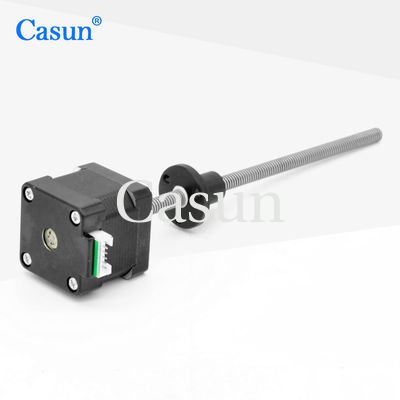

NEMA 14 हाइब्रिड स्टेपर मोटर Tr5*1 (P1) स्टेप मोटर ऑटोमेशन मशीन के लिए माइक्रो स्टेपर मोटर
NEMA14 मेडिकल उपकरण के लिए 0.2kg tr5*4 मोर्टार रखने वाले लीड स्क्रू के साथ कैप्टिव स्टेपर मोटर
आपके द्वारा उल्लिखित NEMA14 कैप्टिव स्टेपर मोटर को एक लीड स्क्रू के साथ डिज़ाइन किया गया है और इसमें 0.2kg का होल्डिंग टॉर्क है। लीड स्क्रू में TR5*4 ((p1) विनिर्देश है। यहां विवरण दिए गए हैंः
मोटर का प्रकारः 2-चरण स्टेपर मोटर
रखरखाव टोक़ः 0.2kg (किलोग्राम)
लीड स्क्रूः TR5*4 ((p1)
0.2 किलोग्राम का होल्डिंग टॉर्क मोटर को रोटेशन को रोकने या लोड को जगह पर रखने के लिए अधिकतम टॉर्क उत्पन्न कर सकता है। होल्डिंग टॉर्क को आमतौर पर एन.एम (न्यूटन मीटर) या किलोग्राम में मापा जाता है।सेंटीमीटर में.
लीड स्क्रू विनिर्देश TR5*4 ((p1) लीड स्क्रू के धागे के प्रकार, पिच और अतिरिक्त विशेषताओं को संदर्भित करता है। TR5 एक 5 मिमी मुख्य व्यास के साथ एक ट्रेपेज़ॉइडल धागे प्रोफाइल को इंगित करता है।"*4" 4 मिमी की पिच को दर्शाता है, जिसका अर्थ है कि लीड स्क्रू प्रत्येक पूर्ण मोड़ के लिए 4 मिमी आगे बढ़ता है। " ((p1) " से पता चलता है कि लीड स्क्रू में विशिष्ट गुण या संशोधन हो सकते हैं,जो निर्माता या विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर भिन्न हो सकते हैं.
कैप्टिव लीड स्क्रू के साथ इस प्रकार के स्टेपर मोटर का उपयोग आमतौर पर स्वचालन मशीनों में किया जाता है, जैसे कि स्वचालित असेंबली सिस्टम, सटीक पोजिशनिंग सिस्टम,या अन्य अनुप्रयोगों जो नियंत्रित रैखिक गति की आवश्यकता.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
35 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.4Amp |
|
रखरखाव टोक़
|
200mN.m |
|
प्रतिरोध
|
24 ओम |
|
प्रेरण
|
34mH |
|
रोटर इनेर्शिया
|
12g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
लीड स्क्रू
|
Tr5X4 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
