| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD4110-50NL |
| MOQ: | 1पीसी |
| कीमत: | $5.94-$14.8 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

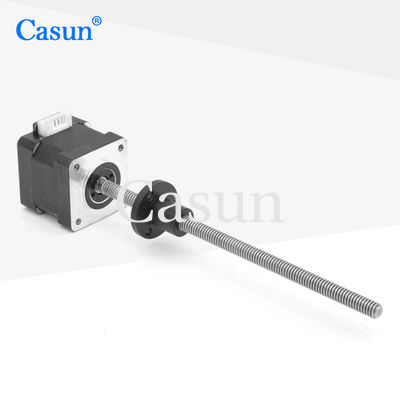

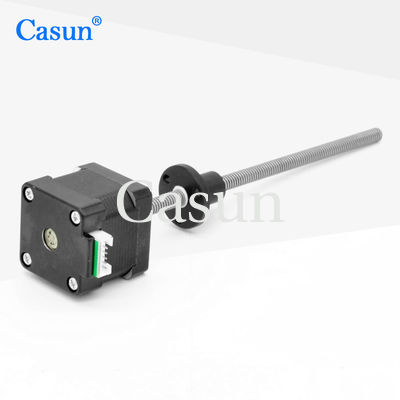

Casun Nema14 35x35x34mm लीड स्क्रू स्टेपर मोटर Tr8x4 ((P2) मिनी कैप्टिव स्टेपर मोटर
NEMA14 कैप्टिव स्टेपर मोटर आप का उल्लेख एक लीड पेंच के साथ बनाया गया है और 0.2kg का एक रखरखाव टॉर्क है। मोटर के आयाम 35x35x34 मिमी के रूप में निर्दिष्ट कर रहे हैं,और लीड स्क्रू में TR8*4 विनिर्देश हैयहाँ जानकारी का एक टूटना हैः
मोटर का प्रकारः 2-चरण स्टेपर मोटर
रखरखाव टोक़ः 0.2kg (किलोग्राम)
आयामः 35x35x34 मिमी (चौड़ाई x गहराई x ऊंचाई)
लीड स्क्रू: TR8*4
0.2 किलोग्राम के रखरखाव टॉर्क से संकेत मिलता है कि मोटर घूर्णन को रोकने या लोड को जगह पर रखने के लिए अधिकतम टॉर्क उत्पन्न कर सकता है, आमतौर पर एनएम (न्यूटन मीटर) या किलोग्राम सेमी (किलोग्राम सेंटीमीटर) में मापा जाता है।
मोटर के आयाम 35x35x34 मिमी के रूप में निर्दिष्ट हैं, जो चौड़ाई, गहराई और ऊंचाई माप के साथ इसके भौतिक आकार को दर्शाता है।
लीड स्क्रू विनिर्देश TR8*4 लीड स्क्रू के धागे के प्रकार और पिच को संदर्भित करता है। TR8 8 मिमी के प्रमुख व्यास के साथ एक ट्रेपेज़ॉइडल धागा प्रोफाइल को इंगित करता है, और "*4" 4 मिमी के पिच का सुझाव देता है।इसका मतलब है कि नेतृत्व पेंच प्रत्येक पूर्ण मोड़ के लिए 4 मिमी की प्रगति.
कैप्टिव लीड स्क्रू के साथ इस प्रकार के स्टेपर मोटर का उपयोग आमतौर पर चिकित्सा उपकरणों में किया जाता है, जैसे कि चिकित्सा पंप, सटीक पोजिशनिंग सिस्टम,या अन्य अनुप्रयोगों जहां नियंत्रित रैखिक गति की आवश्यकता है.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
35 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.4Amp |
|
रखरखाव टोक़
|
200mN.m |
|
प्रतिरोध
|
200 ओम |
|
प्रेरण
|
20mH |
|
रोटर इनेर्शिया
|
14g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
लीड स्क्रू
|
Tr8X8 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
