| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD4112-250NKH |
| MOQ: | 1पीसी |
| कीमत: | $5.94-$14.8 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

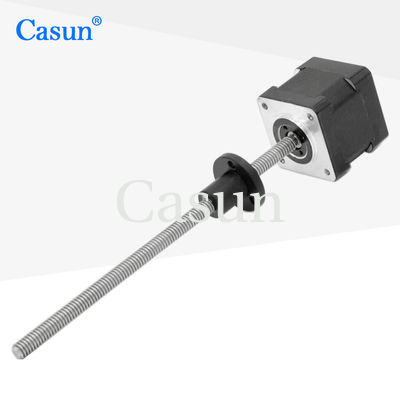

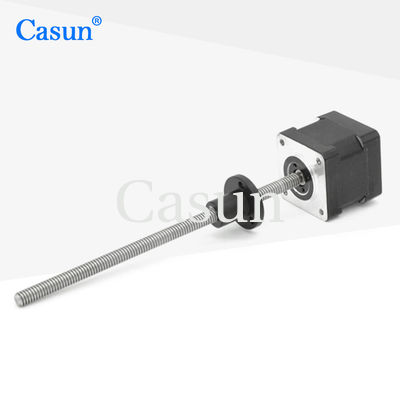

NEMA14 कैप्टिव स्टेपर मोटर, लीड स्क्रू धारक टॉर्क 0.2kg tr8*8 चिकित्सा उपकरणों के लिए
आपके द्वारा उल्लिखित NEMA14 कैप्टिव स्टेपर मोटर को एक लीड स्क्रू के साथ डिज़ाइन किया गया है और इसमें 0.2kg का होल्डिंग टॉर्क है। आपके द्वारा प्रदान की गई लीड स्क्रू विनिर्देश TR8*8 है।यहाँ इस जानकारी का क्या मतलब है:
मोटर का प्रकारः 2-चरण स्टेपर मोटर
रखरखाव टोक़ः 0.2kg (किलोग्राम)
लीड स्क्रू: TR8*8
रखरखाव टोक़ अधिकतम टोक़ को दर्शाता है जो मोटर गति को रोकने के लिए स्थिर रहते हुए लागू कर सकता है, आमतौर पर एनएम (न्यूटन मीटर) या किलोग्राम सेमी (किलोग्राम सेंटीमीटर) में मापा जाता है। इस मामले में,यह 0 के रूप में निर्दिष्ट है.2 किलोग्राम, जिसका अर्थ है कि मोटर शक्ति लागू होने पर घूमने के बिना 0.2 किलोग्राम तक के वस्तुओं को पकड़ सकता है।
लीड स्क्रू विनिर्देश TR8*8 लीड स्क्रू के धागे के प्रकार और पिच को संदर्भित करता है। TR8 एक 8 मिमी मुख्य व्यास के साथ एक ट्रेपेज़ोइडल धागे प्रोफाइल को इंगित करता है।"*8" इंगित करता है कि नेतृत्व पेंच 8 मिमी का एक पिच है, जिसका अर्थ है कि यह प्रत्येक पूर्ण क्रांति के लिए 8 मिमी आगे बढ़ता है।
कैप्टिव लीड स्क्रू के साथ इस प्रकार के स्टेपर मोटर का उपयोग आमतौर पर चिकित्सा उपकरणों में किया जाता है, जैसे चिकित्सा पंप, सटीक स्थिति निर्धारण प्रणाली,या अन्य अनुप्रयोगों जहां नियंत्रित रैखिक गति की आवश्यकता है.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
35 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.4Amp |
|
रखरखाव टोक़
|
200mN.m |
|
प्रतिरोध
|
200 ओम |
|
प्रेरण
|
20mH |
|
रोटर इनेर्शिया
|
14g-cm2 |
|
मोटर का भार
|
0.2 किलोग्राम |
|
लीड स्क्रू
|
Tr8X8 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
