| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 42SHD0244A-306NLH |
| MOQ: | 1पीसी |
| कीमत: | $12-$12.8 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

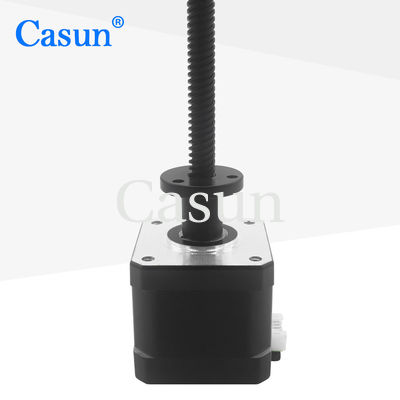

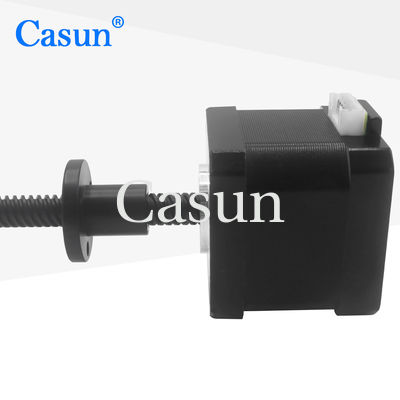

1.8 डिग्री NEMA 17 स्टेपर मोटर Tr8*4 40 मिमी शरीर 2.0A यांत्रिक प्रसंस्करण के लिए
NEMA 17 स्क्रू स्टेपर मोटर में अच्छी स्व-लॉकिंग विशेषताएं हैं, अर्थात यह ड्राइव सिग्नल इनपुट को रोकने के बाद वर्तमान स्थिति को बनाए रख सकता है।
यांत्रिक प्रसंस्करण, रोबोटिक्स प्रौद्योगिकी, स्वचालन उपकरण।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
42 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
2 एम्प |
|
रखरखाव टोक़
|
450 mN.m |
|
प्रतिरोध
|
1.1 ओम |
|
प्रेरण
|
2.6 mH |
|
रोटर इनेर्शिया
|
57g-cm2 |
|
मोटर का भार
|
0.3 किलोग्राम |
|
लीड स्क्रू
|
Tr8X4 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
