लीड स्क्रू स्टेपर मोटर
Created with Pixso.

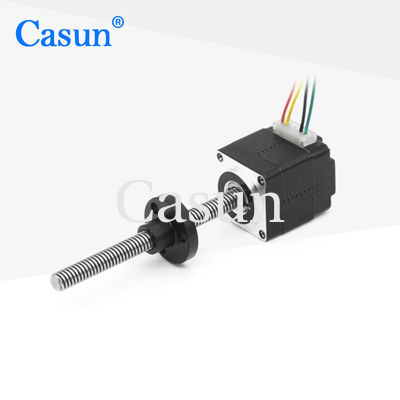

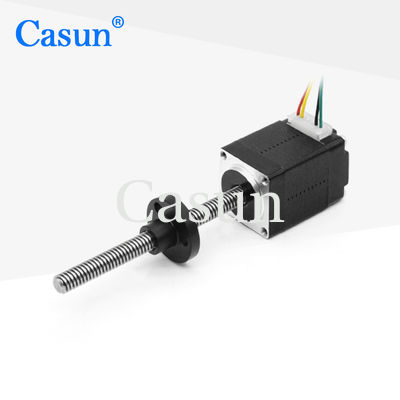

Casun Nema8 Nema11 Nme14 हाइब्रिड लीड स्क्रू स्टेपर मोटर Tr5x2 कैप्टिव स्क्रू स्टेपर मोटर

Casun Nema8 Nema11 Nme14 हाइब्रिड लीड स्क्रू स्टेपर मोटर Tr5x2 कैप्टिव स्क्रू स्टेपर मोटर

ब्रांड नाम: Casun
मॉडल नंबर: 28SHD4303-76NT
MOQ: 1पीसी
कीमत: $9-$18
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
रंग:
काला
मौजूदा:
0.24Amp
टोक़ धारण करना:
13mN.m
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:38x29xc14m
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

Nema11 लीड स्क्रू स्टेपर मोटर

,

Nme14 लीड स्क्रू स्टेपर मोटर

उत्पाद वर्णन
Casun Nema8 Nema11 Nema14 हाइब्रिड लीड स्क्रू स्टेपर मोटर TR5x2 कैप्टिव स्क्रू स्टेपर मोटर
20mm x 20mm फ्रेम आकार और कैप्टिव लीनियर स्क्रू वाला Nema 8 स्टेपर मोटर ब्यूटी मशीनों और लीनियर मोशन की आवश्यकता वाले अन्य प्रिसिजन मोशन कंट्रोल अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह मोटर एक कैप्टिव स्क्रू की सुविधा देता है जो लीनियर रूप से चलता है, जिससे प्रिसिजन और सटीक पोजिशनिंग मिलती है।
20mm हाइब्रिड स्टेपर मोटर सीरीज़ के अन्य मोटरों की तरह, यह मोटर शक्तिशाली होल्डिंग टॉर्क प्रदान करता है और कंपन को कम करने और उच्च स्टेप रेज़ोल्यूशन प्राप्त करने के लिए माइक्रोस्टेपिंग ड्राइवर के साथ इस्तेमाल किया जा सकता है। यह सीरीज़ विभिन्न आकारों में आती है और विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित की जा सकती है।
विशेषताएं
  • द्विध्रुवी या एकध्रुवी संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या दोहरे शाफ्ट संस्करणों में उपलब्ध
  • सीई और आरओएचएस स्वीकृत
  • अनुरोध पर अनुकूलन
आयाम
Casun Nema8 Stepper Motor Dimensions Diagram
मोटर विनिर्देश
विनिर्देश मान
स्टेप एंगल 1.8°
फ्रेम आकार 20 मिमी
फेज की संख्या 2 फेज
रेटेड करंट 0.24A
होल्डिंग टॉर्क 13mN.m
मोटर का वजन 0.06kg
लीड स्क्रू TR5x2
कनेक्शन द्विध्रुवी
ऑपरेटिंग विनिर्देश
स्टेप एंगल: 1.8°
अधिकतम तापमान: 80°C अधिकतम
परिवेश तापमान: -20°C से 50°C
भंडारण तापमान: -20°C से 100°C
आर्द्रता सीमा: 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन: क्लास बी 130°C
इन्सुलेशन प्रतिरोध: 100M ओम 500 VDC पर
ढांकता हुआ शक्ति: 1 मिनट के लिए 500 VDC
शाफ्ट रेडियल प्ले: 0.02अधिकतम (450g-लोड)
शाफ्ट एक्सियल प्ले: 0.08अधिकतम (450g-लोड)
अधिकतम रेडियल बल: 28N (20mm फ्लैंज से)
अधिकतम एक्सियल बल: 10N
सबमॉडल
मॉडल होल्डिंग टॉर्क स्टेप एंगल मोटर की लंबाई शाफ्ट का प्रकार रेटेड करंट
42SHD4950 0.13N.m 1.8° 20mm डी शाफ्ट-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm डी शाफ्ट-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm डी शाफ्ट-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm डी शाफ्ट-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm डी शाफ्ट-24mm 2.1A
उपलब्ध विकल्प
Encoder option for Casun stepper motor
एनकोडर
Brake option for Casun stepper motor
ब्रेक
Gearbox option for Casun stepper motor
गियरबॉक्स
Shaft option for Casun stepper motor
शाफ्ट
अनुकूलन सेवाएं
यदि हमारे मानक मोटर विकल्प आपकी विशिष्ट आवश्यकताओं को पूरा नहीं करते हैं, तो हम आपकी आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान प्रदान कर सकते हैं। हमारे अनुकूलन विकल्पों में शामिल हैं, लेकिन इन तक सीमित नहीं हैं:
  • विशेष शाफ्ट: कस्टम शाफ्ट व्यास, लंबाई, आकार और सामग्री
  • वाइंडिंग पैरामीटर: कस्टम ध्रुवों की संख्या, तार गेज और वाइंडिंग पैटर्न
  • स्थापना आयाम: आपके एप्लिकेशन की स्थान बाधाओं को फिट करने के लिए संशोधित
  • विशेष आवश्यकताओं वाले लीड तार: कस्टम लंबाई, प्रकार और संख्या
  • कनेक्टर: आपके एप्लिकेशन की आवश्यकताओं से मेल खाने के लिए जोड़े या संशोधित किए गए
हमारी अनुभवी इंजीनियरिंग टीम आपकी विशिष्ट आवश्यकताओं और ज़रूरतों को पूरा करने वाले अनुकूलित समाधान विकसित करने के लिए आपके साथ काम कर सकती है।
अपनी विशिष्ट आवश्यकताओं और अनुकूलन की ज़रूरतों पर चर्चा करने के लिए हमसे संपर्क करें।
