| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 28SHD4209-76NT |
| MOQ: | 1पीसी |
| कीमत: | $9-$18 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

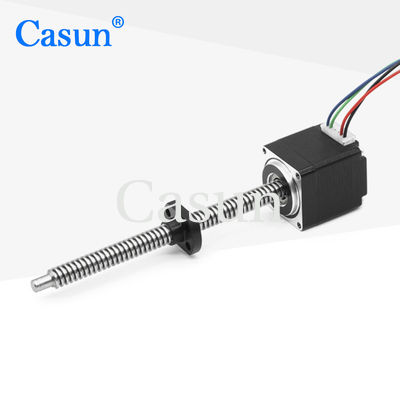

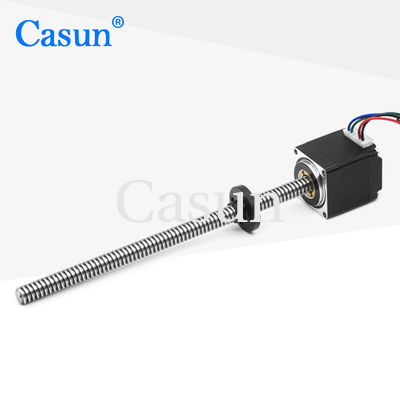

Casun nema11 nme14 बाहरी रैखिक स्टेपर मोटर TR5X2 हाइब्रिड सौंदर्य उपकरण के लिए कैप्टिव स्टेपर मोटर
28 मिमी x 28 मिमी फ्रेम आकार और एक कैप्टिव रैखिक पेंच के साथ Nema11 स्टेपर मोटर सौंदर्य मशीनों और अन्य सटीक गति नियंत्रण अनुप्रयोगों के लिए एक और विकल्प है जहां रैखिक गति की आवश्यकता होती है.इस मोटर में एक कैप्टिव स्क्रू है जो रैखिक रूप से चलता है, जो सटीक और सटीक स्थिति प्रदान करता है।
28 मिमी हाइब्रिड स्टेपर मोटर श्रृंखला में अन्य मोटर्स की तरह, यह मोटर शक्तिशाली पकड़ टोक़ प्रदान करता है और कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए माइक्रोस्टेपिंग ड्राइवर के साथ इस्तेमाल किया जा सकता है.यह श्रृंखला विभिन्न आकारों में आती है और आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित की जा सकती है।
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
28 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.5Amp |
|
रखरखाव टोक़
|
90mN.m |
|
प्रतिरोध
|
-ओह |
|
प्रेरण
|
- एमएच |
|
रोटर इनेर्शिया
|
-g-cm2 |
|
मोटर का भार
|
0.12 किलो |
|
लीड स्क्रू
|
Tr5X2 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | कदम कोण | मोटर लंबाई | शाफ्ट का प्रकार | रेटेड करंट |
| 42SHD4950 | 0.13 एन.एम. | 1.8° | 20 मिमी | डी शाफ्ट-20 मिमी | 1.0ए |
| 42SHD4003 | 0.26 एन.एम. | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.4A |
| 42SHD0261 | 0.45 एन.एम. | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 1.68A |
| 42SHD4425 | 0.59 एन.एम. | 1.8° | 48 मिमी | डी शाफ्ट-24 मिमी | 2.0ए |
| 42SHD4813 | 0.8 एन.एम. | 1.8° | 60 मिमी | डी शाफ्ट-24 मिमी | 2.1ए |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
डाउनलोड करें
यदि हमारे मानक मोटर विकल्प आपकी विशिष्ट आवश्यकताओं को पूरा नहीं करते हैं, तो हम आपकी आवश्यकताओं को पूरा करने के लिए अनुकूलित समाधान प्रदान कर सकते हैं। हमारे अनुकूलन विकल्पों में शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
- विशेष शाफ्टः हम आपकी आवश्यकताओं को पूरा करने के लिए शाफ्ट व्यास, लंबाई, आकार और सामग्री को अनुकूलित कर सकते हैं।
- घुमावदार मापदंडः हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए घुमावदार मापदंडों को अनुकूलित कर सकते हैं जैसे कि पोल की संख्या, तार गेज और घुमावदार पैटर्न।
- स्थापना आयाम: हम आपके आवेदन की अंतरिक्ष बाधाओं के अनुरूप मोटर के स्थापना आयामों को संशोधित कर सकते हैं।
- विशेष आवश्यकताओं के साथ सीसा के तारः हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए सीसा के तारों की लंबाई, प्रकार और संख्या को अनुकूलित कर सकते हैं।
- कनेक्टर: हम आपके आवेदन की आवश्यकताओं के अनुरूप मोटर पर कनेक्टर जोड़ या संशोधित कर सकते हैं।
हमारे पास अनुभवी इंजीनियरों की एक टीम है जो आपकी विशिष्ट आवश्यकताओं और आवश्यकताओं को पूरा करने के लिए एक अनुकूलित समाधान विकसित करने के लिए आपके साथ काम कर सकती है।कृपया अपनी अनुकूलन आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करने के लिए स्वतंत्र महसूस.
