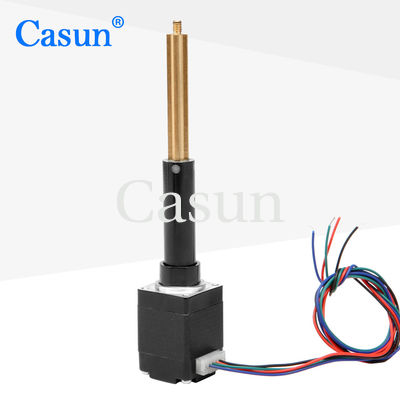

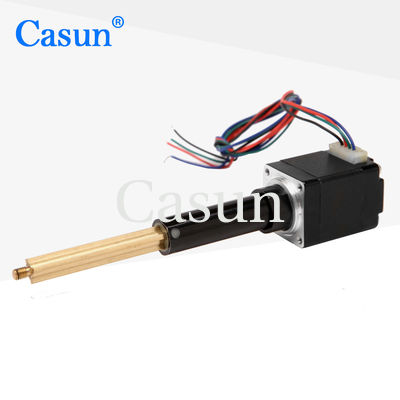

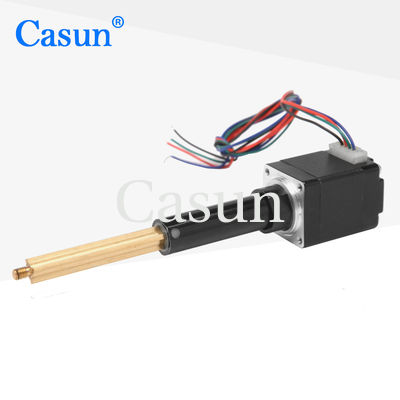

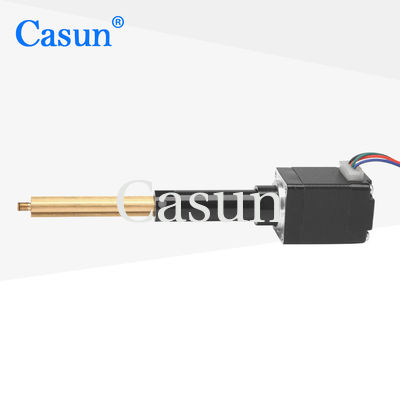

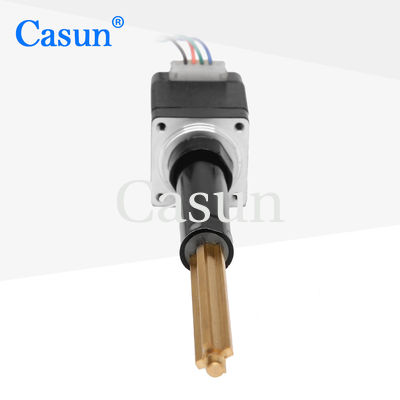

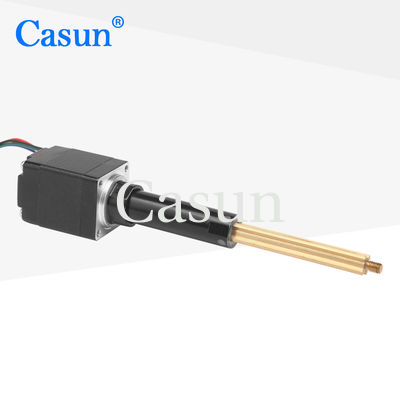

ब्लैक लीड स्क्रू स्टेपर मोटर रैखिक एक्ट्यूएटर NEMA 11 हेलिकल पिच 38.1 मिमी डिस्पेंसर के लिए

ब्लैक लीड स्क्रू स्टेपर मोटर रैखिक एक्ट्यूएटर NEMA 11 हेलिकल पिच 38.1 मिमी डिस्पेंसर के लिए

ब्रांड नाम: Casun
मॉडल नंबर: B20SHD4353-C38L
MOQ: 1पीसी
कीमत: $35.94 - 42.94
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
रंग:
काला
मौजूदा:
0.24Amp
टोक़ धारण करना:
600 पीपीएस पर 0.5 किग्रा
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:38x29xc14m
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

एनईएमए 11 लीड स्क्रू स्टेपर मोटर

,

38.1 मिमी पिच लीड स्क्रू स्टेपर मोटर

उत्पाद वर्णन
ब्लैक लीड स्क्रू स्टेपर मोटर लीनियर एक्चुएटर NEMA 11 हेलिकल पिच 38.1mm डिस्पेंसर के लिए
कैसन स्टेपर मोटर लीनियर एक्चुएटर NEMA 11 हेलिकल पिच 38.1mm स्टेपर मोटर लीड स्क्रू के साथ डिस्पेंसर के लिए। नेमा 11 स्टेपर मोटर लीनियर एक्चुएटर 5.28Vdc 0.24Amp 0.5kg 600pps पर 0.1kg लीनियर स्टेपर मोटर डिस्पेंसर के लिए।
42mm हाइब्रिड स्टेपर मोटर सीरीज़ विभिन्न आकारों में शक्तिशाली होल्डिंग टॉर्क प्रदान करती है। कंपन को कम करने और उच्च स्टेप रेज़ोल्यूशन प्राप्त करने के लिए माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें। एक बेसलाइन संस्करण चुनें या अपना स्वयं का अनुकूलित कॉन्फ़िगरेशन का अनुरोध करें।
मुख्य विशेषताएं
  • द्विध्रुवी या एकध्रुवी संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या दोहरे शाफ्ट संस्करणों में उपलब्ध
  • सीई और आरओएचएस स्वीकृत
  • अनुरोध पर अनुकूलन
आयाम
NEMA 11 stepper motor dimensional diagram
मोटर विनिर्देश
विनिर्देश मान
स्टेप एंगल 1.8°
फ्रेम साइज 28mm
फेज की संख्या 2 फेज
रेटेड करंट 0.24एम्प
होल्डिंग टॉर्क 600pps पर 0.5kg
प्रतिरोध 22ओम
इंडक्टेंस 6.0mH
रोटर इनर्टिया 2g-cm²
मोटर वजन 0.1kg
लीड स्क्रू Tr3.5X4
कनेक्शन द्विध्रुवी
ऑपरेटिंग विनिर्देश
स्टेप एंगल: 1.8°
अधिकतम तापमान: 80°C अधिकतम
परिवेश तापमान: -20°C से 50°C
भंडारण तापमान: -20°C से 100°C
आर्द्रता रेंज: 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन: क्लास बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोध: 500 VDC पर 100M ओम
ढांकता हुआ शक्ति: 1 मिनट के लिए 500 VDC
शाफ्ट रेडियल प्ले: 0.02अधिकतम। (450g-लोड)
शाफ्ट एक्सियल प्ले: 0.08अधिकतम। (450g-लोड)
अधिकतम। रेडियल बल: 28N (20mm फ्लैंज से)
अधिकतम। एक्सियल बल: 10N
उपलब्ध मॉडल
मॉडल होल्डिंग टॉर्क स्टेप एंगल मोटर की लंबाई शाफ्ट का प्रकार रेटेड करंट
42SHD4950 0.13N.m 1.8° 20mm डी शाफ्ट-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm डी शाफ्ट-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm डी शाफ्ट-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm डी शाफ्ट-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm डी शाफ्ट-24mm 2.1A
कस्टम मोटर समाधान
यदि हमारी मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकती है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं।
अनुकूलित सामग्री में विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, विशेष आवश्यकताओं वाले लीड तार, कनेक्टर आदि शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं।
उपलब्ध विकल्प:
Encoder option for stepper motor
एनकोडर
Brake option for stepper motor
ब्रेक
Gearbox option for stepper motor
गियरबॉक्स
Shaft customization options
शाफ्ट
कृपया अपनी आवश्यकताओं को बताने के लिए नीचे दिए गए "कोटेशन प्राप्त करें" बटन पर क्लिक करें।
