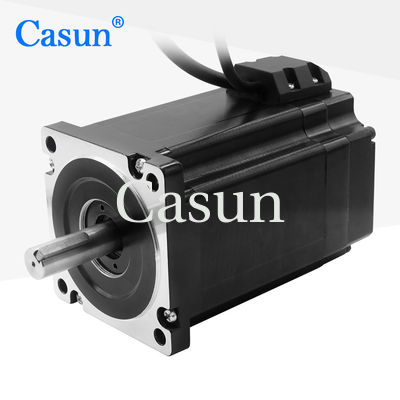

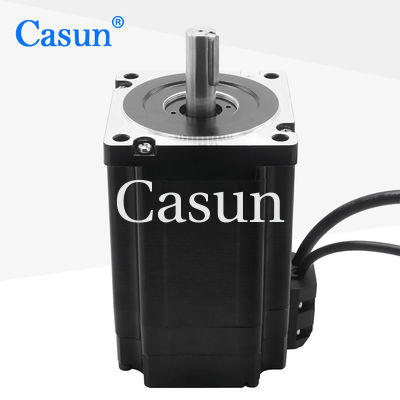

86X86mm NEMA 34 क्लोज्ड लूप मोटर HBS86H 8.5Nm 37mm शाफ्ट 6A 3.24V DC

86X86mm NEMA 34 क्लोज्ड लूप मोटर HBS86H 8.5Nm 37mm शाफ्ट 6A 3.24V DC

ब्रांड नाम: Casun
मॉडल नंबर: 86एसएचडी4317-37क्यूएच+एचबीएस86एच
MOQ: 1पीसी
कीमत: $84-$90
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
रंग:
काला
वर्तमान / चरण:
6Amp
टोक़ धारण करना:
8.5Nm
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:38x29x18 सेमी
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

NEMA 34 बंद लूप मोटर

,

37 मिमी शाफ्ट बंद लूप मोटर

,

3.24 वी डीसी क्लोज लूप स्टेपर मोटर

उत्पाद वर्णन
86X86mm NEMA 34 क्लोज्ड लूप मोटर HBS86H 8.5Nm 37mm शाफ्ट 6A 3.24V DC
कैसन 86X86mm NEMA34 क्लोज्ड लूप मोटर +HBS86H 8.5Nm 37mm शाफ्ट DC स्टेपर मोटर 6A 3.24V
Nema23 57MMX57MM हाइब्रिड क्लोज्ड लूप स्टेपर मोटर 2.5A 3V DC 1.2Nm 25mm शाफ्ट CNC SMT के लिए
42mm हाइब्रिड स्टेपर मोटर सीरीज़ विभिन्न आकारों में उच्च होल्डिंग टॉर्क प्रदान करती है।
कंपन को खत्म करने और उच्च स्टेप रेज़ोल्यूशन प्राप्त करने के लिए, माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें।
एक बेस संस्करण चुनें या एक अनुकूलित कॉन्फ़िगरेशन का अनुरोध करें।
मुख्य विशेषताएं
  • द्विध्रुवी और एकध्रुवी संस्करणों में उपलब्ध
  • स्टेपर हाइब्रिड निर्माण
  • CE और RoHS प्रमाणन उपलब्ध
  • अनुरोध पर अनुकूलन उपलब्ध
आयाम
NEMA 34 Stepper Motor Dimensions Diagram
मोटर विनिर्देश
विनिर्देशमान
स्टेप एंगल1.8°
फ्रेम साइज86mm
फेज की संख्या2 फेज
रेटेड करंट6 एम्पीयर
होल्डिंग टॉर्क8.5N.m
प्रतिरोध0.54Ohm
इंडक्टेंस5.0mH
रोटर इनर्टिया2700g-cm²
मोटर का वजन3.8 किग्रा
एनकोडर पल्स1000
कनेक्शनद्विध्रुवी
ऑपरेटिंग विनिर्देश
मोटर
  • स्टेप एंगल: 1.8°
  • अधिकतम तापमान: 80°C अधिकतम
  • परिवेश तापमान: -20°C से 50°C
  • भंडारण तापमान: -20°C से 100°C
  • आर्द्रता रेंज: 85% या उससे कम, गैर-संक्षेपण
  • मैग्नेट वायर इन्सुलेशन: क्लास बी 130 डिग्री सेल्सियस
  • इन्सुलेशन प्रतिरोध: 100M ओम 500 VDC पर
  • डाइलेक्ट्रिक स्ट्रेंथ: 500 VDC 1 मिनट के लिए
एनकोडर
  • वोल्टेज: 5V
  • आउटपुट: A + A - B + B -
सबमॉडल
मॉडल होल्डिंग टॉर्क स्टेप एंगल लंबाई शाफ्ट का प्रकार रेटेड करंट
42SHD49500.13N.m1.8°20mmडी शाफ्ट-20mm1.0A
42SHD40030.26N.m1.8°34mmडी शाफ्ट-20mm0.4A
42SHD02610.45N.m1.8°40mmडी शाफ्ट-20mm1.68A
42SHD44250.59N.m1.8°48mmडी शाफ्ट-24mm2.0A
42SHD48130.8N.m1.8°60mmडी शाफ्ट-24mm2.1A
उपलब्ध विकल्प
एनकोडर
Encoder option for stepper motor
ब्रेक
Brake option for stepper motor
गियरबॉक्स
Gearbox option for stepper motor
शाफ्ट
Shaft option for stepper motor
यदि हमारा मूल मोटर आपकी आवश्यकताओं को पूरा नहीं करता है, तो हम आपकी विशिष्टताओं को पूरा करने के लिए मोटर को अनुकूलित कर सकते हैं।
अनुकूलन में अद्वितीय शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन माप, अद्वितीय आवश्यकताओं वाले लीड तार, कनेक्शन और बहुत कुछ शामिल हैं।
