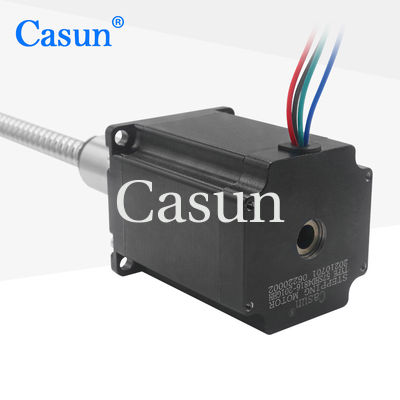

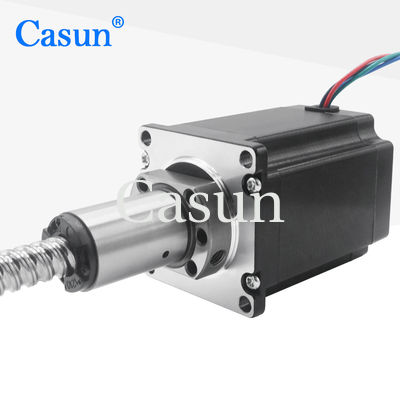

3A नेमा 23 2.85V गेंद पेंच स्टेपर मोटर हाइब्रिड रैखिक एक्ट्यूएटर 57 * 57 * 76 मिमी

3A नेमा 23 2.85V गेंद पेंच स्टेपर मोटर हाइब्रिड रैखिक एक्ट्यूएटर 57 * 57 * 76 मिमी

ब्रांड नाम: Casun
मॉडल नंबर: 57SHD4816-201GHH
MOQ: 1पीसी
कीमत: $100-$102
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
रंग:
काला
टोक़ धारण करना:
2000mN.m
स्टेपर कोण:
1.8डिग्री
चरण:
2
रेटेड वोल्टेज:
2.85 वी
दर -दर:
3 ए
अवरोधी टॉर्क:
70mN.m
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:38x29xc14m
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

2.85V बॉल स्क्रू स्टेपर मोटर

,

NEMA 23 बॉल स्क्रू स्टेपर मोटर

,

हाइब्रिड बॉल स्क्रू स्टेपर मोटर

उत्पाद वर्णन
3ए नेमा 23 2.85V बॉल स्क्रू स्टेपर मोटर हाइब्रिड लीनियर एक्चुएटर 57×57×76mm
कैसुन 3ए नेमा 23 2.85V बॉल स्क्रू स्टेपर मोटर हाइब्रिड लीनियर एक्चुएटर 57×57×76mm। नेमा 23 एक्सटर्नल बॉल स्क्रू लीनियर स्टेपर मोटर 2000mNm 4.0A 76mm 24mm डायमीटर लीड लेंथ 201mm 3डी के लिए। 42mm हाइब्रिड स्टेपर मोटर सीरीज विभिन्न आकारों में शक्तिशाली होल्डिंग टॉर्क प्रदान करती है। कंपन को कम करने और उच्च स्टेप रेजोल्यूशन प्राप्त करने के लिए माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें। एक बेसलाइन संस्करण चुनें या अपनी स्वयं की अनुकूलित कॉन्फ़िगरेशन का अनुरोध करें।
मुख्य विशेषताएं
  • द्विध्रुवी या एकध्रुवी संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या दोहरे शाफ्ट संस्करणों में उपलब्ध
  • सीई और आरओएचएस स्वीकृत
  • अनुरोध पर अनुकूलन
आयाम
Nema 23 stepper motor dimensional diagram
मोटर विनिर्देश
स्टेप एंगल 1.8°
फ्रेम साइज 42 मिमी
फेज की संख्या 2 फेज
रेटेड करंट 3ए
होल्डिंग टॉर्क 2000 एमएन.एम
प्रतिरोध 0.95 ओम
इंडक्टेंस 3.6 एमएच
रोटर इनर्टिया 460 ग्राम·सेमी²
मोटर का वजन 1.4 किग्रा
लीड स्क्रू एसपीएस01210-2.8
कनेक्शन द्विध्रुवी
ऑपरेटिंग विनिर्देश
स्टेप एंगल: 1.8°
अधिकतम तापमान: 80°C अधिकतम
परिवेश तापमान: -20°C से 50°C
भंडारण तापमान: -20°C से 100°C
आर्द्रता रेंज: 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन: क्लास बी 130°C
इन्सुलेशन प्रतिरोध: 100M ओम 500 VDC पर
डाइलेक्ट्रिक स्ट्रेंथ: 500 VDC 1 मिनट के लिए
शाफ्ट रेडियल प्ले: 0.02 अधिकतम (450g-लोड)
शाफ्ट एक्सियल प्ले: 0.08 अधिकतम (450g-लोड)
अधिकतम रेडियल बल: 28N (20mm फ्लैंज से)
अधिकतम एक्सियल बल: 10N
टॉर्क कर्व्स
उपलब्ध मॉडल
मॉडल होल्डिंग टॉर्क स्टेप एंगल मोटर की लंबाई शाफ्ट का प्रकार रेटेड करंट
42एसएचडी4950 0.13 एन.एम 1.8° 20 मिमी डी शाफ्ट-20मिमी 1.0 ए
42एसएचडी4003 0.26 एन.एम 1.8° 34 मिमी डी शाफ्ट-20मिमी 0.4 ए
42एसएचडी0261 0.45 एन.एम 1.8° 40 मिमी डी शाफ्ट-20मिमी 1.68 ए
42एसएचडी4425 0.59 एन.एम 1.8° 48 मिमी डी शाफ्ट-24मिमी 2.0 ए
42एसएचडी4813 0.8 एन.एम 1.8° 60 मिमी डी शाफ्ट-24मिमी 2.1 ए
अनुकूलन विकल्प
यदि हमारा मानक मोटर आपकी आवश्यकताओं को पूरा नहीं करता है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, विशेष आवश्यकताओं वाले लीड तार, कनेक्टर आदि शामिल हैं, लेकिन यह इन्हीं तक सीमित नहीं है।
उपलब्ध विकल्प:
Encoder option for stepper motor Brake option for stepper motor Gearbox option for stepper motor Shaft option for stepper motor
