| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD4118-19G |
| MOQ: | 1पीसी |
| कीमत: | $18.9-$24 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

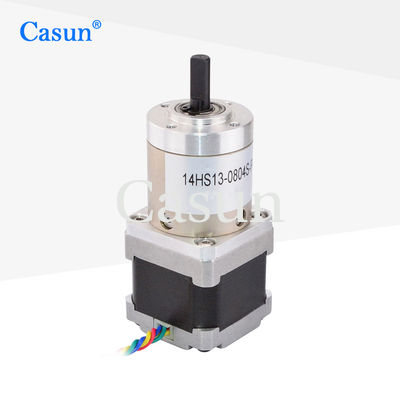

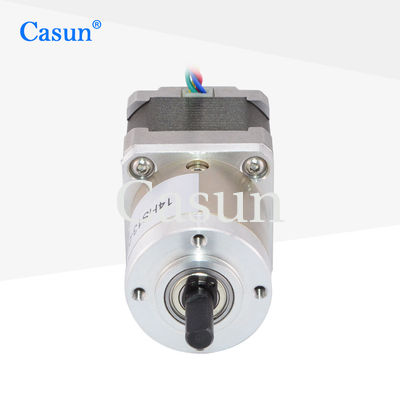

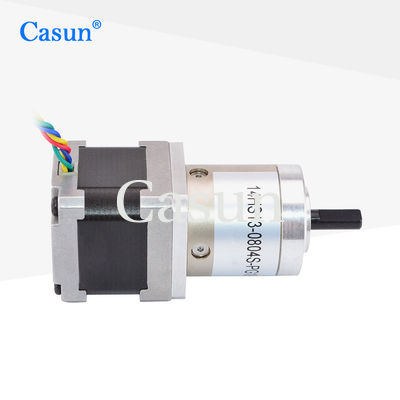

6.8V और 180 mN.m के टोक़ के साथ NEMA 14 1A गियर स्टेपर मोटर में 19:1 गियर कमी अनुपात के साथ उच्च दक्षता वाला ग्रह गियरबॉक्स रिड्यूसर है।यह 14HS13-0804S-PG19 NEMA 14 स्टेपर मोटर एक कॉम्पैक्ट 42 मिमी हाइब्रिड स्टेपर मोटर डिजाइन में शक्तिशाली पकड़ टोक़ प्रदान करता है.
कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए एक माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें। अपनी विशिष्ट आवश्यकताओं को पूरा करने के लिए बेसलाइन संस्करणों में से चुनें या अनुकूलित कॉन्फ़िगरेशन का अनुरोध करें।
| कदम कोण | 1.8° |
| फ्रेम का आकार | 35 मिमी |
| चरणों की संख्या | चरण 2 |
| रेटेड करंट | 1.0 ए |
| रखरखाव टोक़ | 180 mN.m |
| प्रतिरोध | 6.8 ओम |
| प्रेरण | 10 एमएच |
| रोटर इनेर्शिया | 180 ग्राम सेमी2 |
| मोटर वजन | 0.4 किलो |
| गियर कम करने का अनुपात | 19.2:1 |
| संबंध | द्विध्रुवीय |
| कदम कोण | 1.8° |
| अधिकतम तापमान | अधिकतम 80°C |
| परिवेश का तापमान | -20°C से 50°C तक |
| भंडारण तापमान | -20°C से 100°C तक |
| आर्द्रता सीमा | 85% या उससे कम, गैर-संक्षेपण |
| चुंबकीय तार इन्सुलेशन | वर्ग B 130°C |
| इन्सुलेशन प्रतिरोध | 500 वीडीसी पर 100 एमओएम |
| डायलेक्ट्रिक शक्ति | 1 मिनट के लिए 500 वीडीसी |
| आवास सामग्री | धातु |
| आउटपुट पर असर | गोलाकार बीयरिंग |
| अधिकतम रेडियल लोड (12mm flange से) | ≤ 80N |
| अधिकतम शाफ्ट अक्षीय भार | ≤30N |
| शाफ्ट का रेडियल प्ले (फ्लैंज के पास) | ≤0.06 मीटर |
| शाफ्ट का अक्षीय खेल | ≤0.3 मिमी |
| कोई भार नहीं होने पर प्रतिक्रिया | ≤1.5° |
| मोटर लंबाई | गियरबॉक्स की लंबाई | अनुपात | दक्षता |
|---|---|---|---|
| 26 मिमी | |||
| 34 मिमी | |||
| 40 मिमी | 29.1 मिमी | 3.71 | ९०% |
| 36.8 मिमी | 13.76 | 80% | |
| 44.6 मिमी | 51 | ७०% | |
| 71 | |||
| 99.5 | |||
| 139 |
अनुकूलन उपलब्धःयदि हमारी मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकती है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, घुमावदार मापदंड,स्थापना के आयाम, विशेष आवश्यकताओं के साथ सीसा तार, कनेक्टर, आदि
