| ब्रांड नाम: | Casun |
| मॉडल नंबर: | 20SHD4303-5G-2 |
| MOQ: | 1पीसी |
| कीमत: | $23.8-$26.9 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |

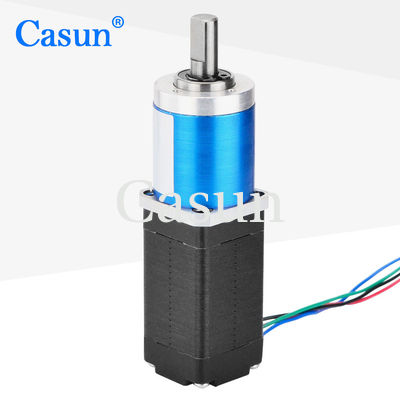

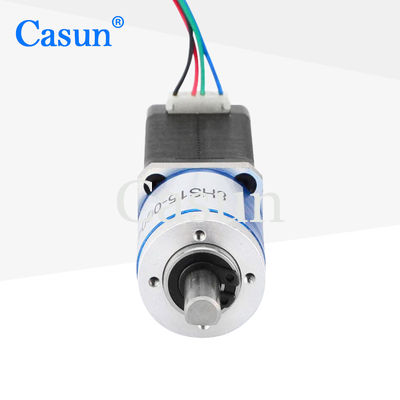

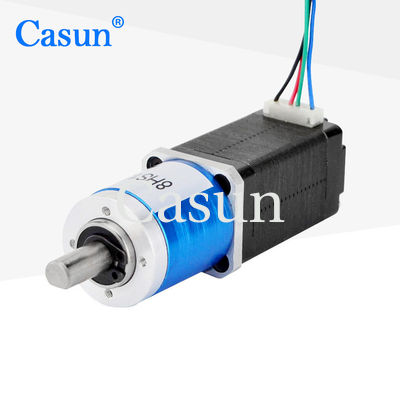

खाद्य मशीनरी के लिए लघु गियर स्टेपर मोटर 20 मिमी 2 चरण लघु मंदी स्टेपर मोटर
42 मिमी हाइब्रिड स्टेपर मोटर श्रृंखला विभिन्न आकारों में शक्तिशाली पकड़ टोक़ प्रदान करती है।
कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए एक माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें।
एक बेसलाइन संस्करण चुनें या अपनी अनुकूलित विन्यास का अनुरोध करें.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
20 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
0.2 एम्पियर |
|
रखरखाव टोक़
|
14 mN.m |
|
प्रतिरोध
|
22म |
|
प्रेरण
|
6.0mH |
|
रोटर इनेर्शिया
|
2g-cm2 |
|
मोटर का भार
|
0.1 किलो |
|
गियर कम करने का अनुपात
|
4.75:1 |
|
संबंध
|
द्विध्रुवीय |
मोटर
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
गियर बॉक्स
आवास सामग्रीःधातु
आउटपुट पर असरःगोलाकार असर
मैक्स.रेडियल लोड ((फ्लैंज से 12 मिमी): ≤ 80N
अधिकतम अक्षीय भार: ≤30N
शाफ्ट का रेडियल प्ले (फ्लैंज के पास):≤0.06mm
शाफ्ट का अक्षीय खेलः≤0.3 मिमी
कोई लोड नहीं होने पर प्रतिक्रियाः1.5°
| मोटर लंबाई | गियरबॉक्स की लंबाई | रायो | दक्षता | ||
| 34 मिमी 40 मिमी 48 मिमी 60 मिमी |
27.2 मिमी | 3.71 | ९०% | ||
| 5.18 | |||||
| 35 मिमी | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 मिमी | 51 | ७०% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
