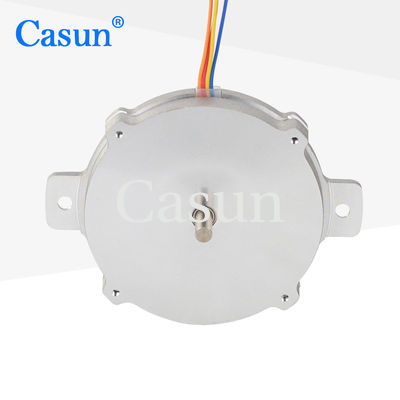

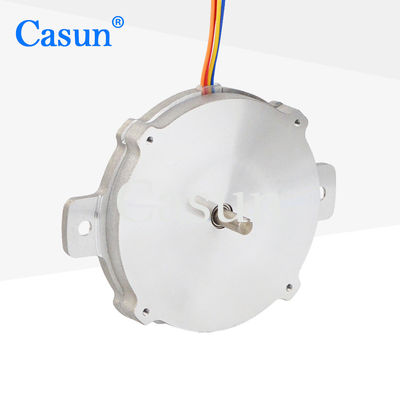

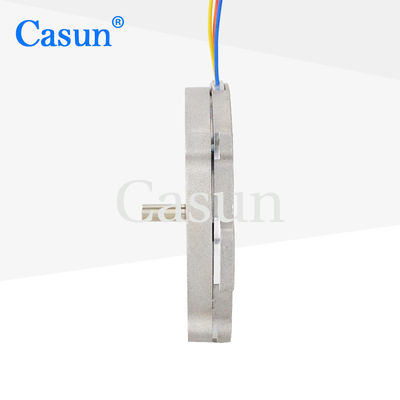

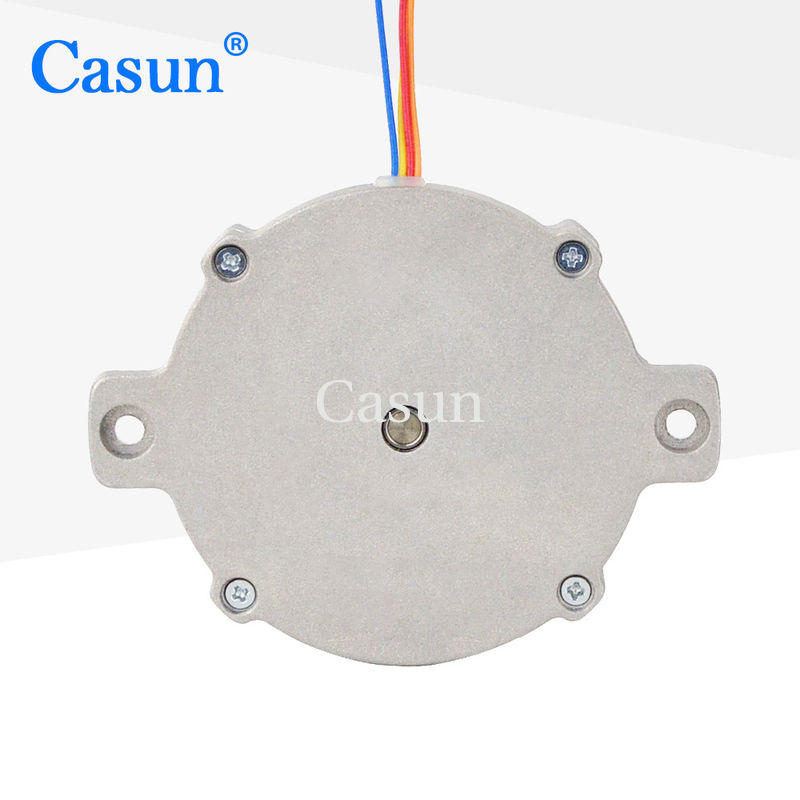

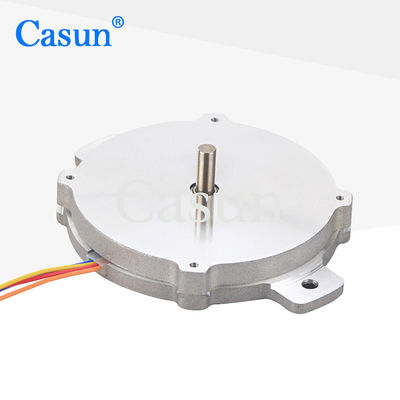

57x57x9.6 मिमी NEMA23 स्टेपर मोटर मेडिकल उपकरण रोबोटिक्स के लिए पैनकेक

57x57x9.6 मिमी NEMA23 स्टेपर मोटर मेडिकल उपकरण रोबोटिक्स के लिए पैनकेक

ब्रांड नाम: Casun
मॉडल नंबर: 57एसएचवाई4001-10
MOQ: 1पीसी
कीमत: $12.3-$13.84
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:36x29x14 सेमी
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

NEMA23 स्टेपर मोटर पैनकेक

,

9.6 मिमी स्टेपर मोटर पैनकेक

,

कैसन स्टेपर मोटर पैनकेक

उत्पाद वर्णन
57x57x9.6 मिमी NEMA23 स्टेपर मोटर मेडिकल उपकरण रोबोटिक्स के लिए पैनकेक
NEMA23 फ्लैट स्टेपर मोटर 57 मिमी × 57 मिमी × 9.6 मिमी पैनकेक स्टेप मोटर मेडिकल ब्यूटी उपकरण रोबोटिक्स के लिए। हाइब्रिड स्टेपर मोटर श्रृंखला विभिन्न आकारों में शक्तिशाली पकड़ टोक़ प्रदान करती है।कंपन को कम करने और उच्च चरण संकल्प प्राप्त करने के लिए एक माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें. एक आधारभूत संस्करण चुनें या अपने स्वयं के अनुकूलित विन्यास का अनुरोध करें.
विशेषताएं
  • द्विध्रुवीय या एकध्रुवीय संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या डबल शाफ्ट संस्करणों में उपलब्ध
  • CE और RoHS अनुमोदित
  • अनुरोध पर अनुकूलन
आयाम
NEMA23 stepper motor dimensional diagram NEMA23 stepper motor technical drawing
मोटर विनिर्देश
विनिर्देश मूल्य
कदम कोण 1.8°
फ्रेम का आकार 57 मिमी
चरणों की संख्या चरण 2
रेटेड करंट 0.8A
रखरखाव टोक़ 60mN.m
प्रतिरोध 3.5 Ω
प्रेरण 1.8mH
रोटर इनेर्शिया 15 ग्राम सेमी2
मोटर वजन 75 ग्राम
लीडों की संख्या 4
संबंध द्विध्रुवीय
परिचालन विनिर्देश
कदम कोणः 1.8°
अधिकतम तापमान: अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमानः -20°C से 100°C
आर्द्रता सीमाः 85% या उससे कम, नॉन-कंडेनसिंग
चुंबकीय तार इन्सुलेशनः वर्ग बी 130°C
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओएम
विद्युत शक्तिः 500 वीडीसी 1 मिनट के लिए
उप-मॉडल
मॉडल मोटर लंबाई वर्तमान रखरखाव टोक़
P28SHD4611 9.5 मिमी 0.5A 16mN.m
P28SHD4701 10.6 मिमी 0.5A 20mN.m
P28SHD4750 13-15 मिमी 0.5A 25mN.m
P28SHD4950 17.9 मिमी 0.5A 35mN.m
कस्टम मोटर समाधान
यदि हमारी मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकती है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, घुमावदार मापदंड,स्थापना के आयाम, विशेष आवश्यकताओं के साथ सीसा तार, कनेक्टर, आदि
उपलब्ध विकल्प
एन्कोडर
Stepper motor encoder option
ब्रेक
Stepper motor brake option
गियर बॉक्स
Stepper motor gearbox option
शाफ्ट
Stepper motor shaft option
