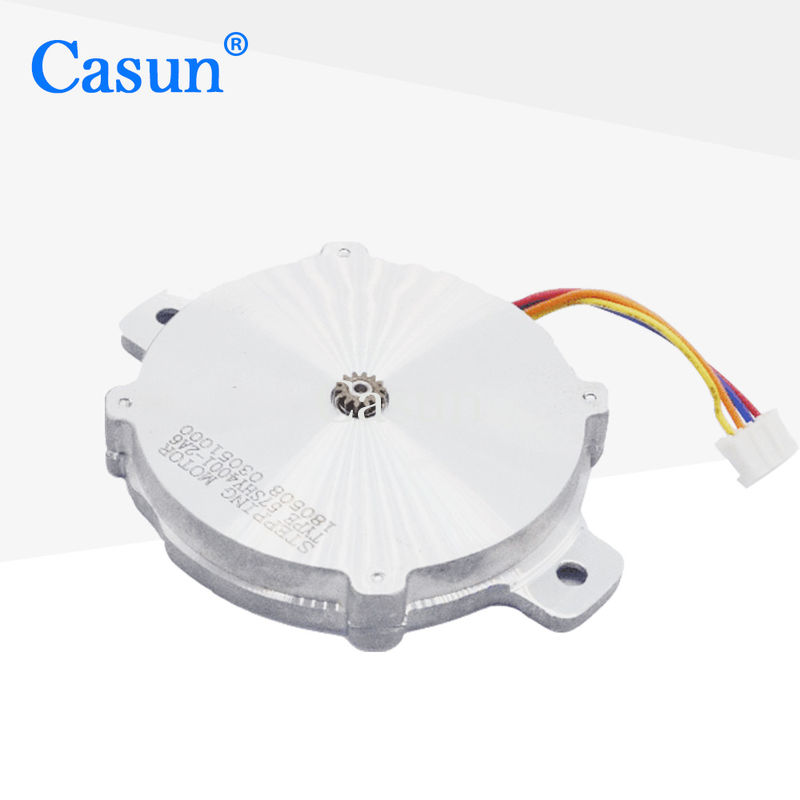

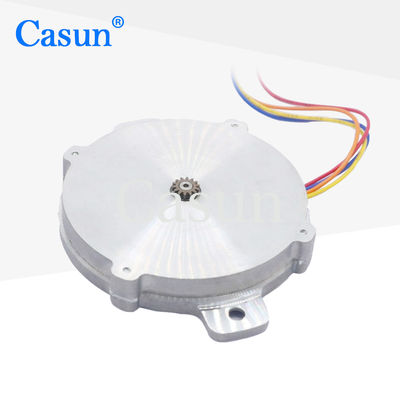

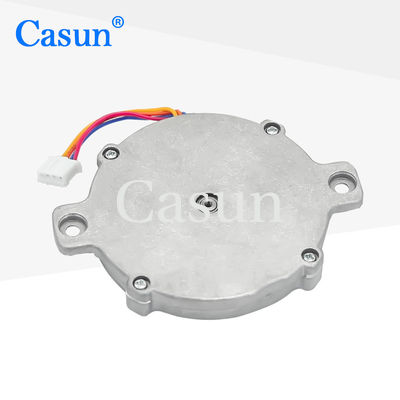

57 मिमी पैनकेक नेमा 23 स्टेपर सीसीटीवी राउंड 500 वी डीसी स्टेपर मोटर

57 मिमी पैनकेक नेमा 23 स्टेपर सीसीटीवी राउंड 500 वी डीसी स्टेपर मोटर

ब्रांड नाम: Casun
मॉडल नंबर: 57एसएचवाई4001-2ए6
MOQ: 1पीसी
कीमत: $12.3-13.8
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:36x29x14 सेमी
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

पैनकेक नेमा 23 स्टेपर

,

57 मिमी पैनकेक नेमा 23

,

पैनकेक 500 वी डीसी स्टेपर मोटर

उत्पाद वर्णन
57मिमी पैनकेक नेमा 23 स्टेपर सीसीटीवी राउंड 500V डीसी स्टेपर मोटर
NEMA23 57मिमी पैनकेक सीसीटीवी मोटर स्टेपर 1.8 डिग्री राउंड 500 VDC स्टेपर मोटर
हाइब्रिड स्टेपर मोटर सीरीज़ विभिन्न आकारों में शक्तिशाली होल्डिंग टॉर्क प्रदान करती है। कंपन को कम करने और उच्च स्टेप रिज़ॉल्यूशन प्राप्त करने के लिए माइक्रोस्टेपिंग ड्राइवर के साथ उपयोग करें। एक बेसलाइन संस्करण चुनें या अपना स्वयं का अनुकूलित कॉन्फ़िगरेशन का अनुरोध करें।
मुख्य विशेषताएं
  • द्विध्रुवी या एकध्रुवी संस्करण उपलब्ध
  • हाइब्रिड स्टेपर निर्माण
  • एकल या दोहरे शाफ्ट संस्करणों में उपलब्ध
  • सीई और आरओएचएस स्वीकृत
  • अनुरोध पर अनुकूलन
आयाम
57mm Pancake Stepper Motor dimensional diagram
मोटर विनिर्देश
स्टेप एंगल 1.8°
फ्रेम साइज 57मिमी
फेज की संख्या 2 फेज
रेटेड करंट 0.8A
होल्डिंग टॉर्क 60 mN.m
प्रतिरोध 3.5Ω
इंडक्टेंस 1.8mH
रोटर इनर्टिया 15 g-cm²
मोटर का वजन 75 g
लीड्स की संख्या 4
कनेक्शन द्विध्रुवी
ऑपरेटिंग विनिर्देश
स्टेप एंगल 1.8°
अधिकतम तापमान 80°C अधिकतम
परिवेश तापमान -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता रेंज 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन क्लास बी 130°C
इन्सुलेशन प्रतिरोध 100M ओम 500 VDC पर
ढांकता हुआ शक्ति 500 VDC 1 मिनट के लिए
उपलब्ध मॉडल
मॉडल मोटर की लंबाई करंट होल्डिंग टॉर्क
P28SHD4611 9.5मिमी 0.5A 16mN.m
P28SHD4701 10.6मिमी 0.5A 20mN.m
P28SHD4750 13-15मिमी 0.5A 25mN.m
P28SHD4950 17.9मिमी 0.5A 35mN.m
अनुकूलन विकल्प
यदि हमारी मानक मोटर आपकी आवश्यकताओं को पूरा नहीं कर सकती है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को अनुकूलित कर सकते हैं। अनुकूलित सामग्री में विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, विशेष आवश्यकताओं वाले लीड तार, कनेक्टर और बहुत कुछ शामिल हैं, लेकिन यह इन्हीं तक सीमित नहीं है।
Encoder customization option
एनकोडर
Brake customization option
ब्रेक
Gearbox customization option
गियरबॉक्स
Shaft customization option
शाफ्ट
कोटेशन प्राप्त करें
