पैनकेक स्टेपर मोटर
Created with Pixso.

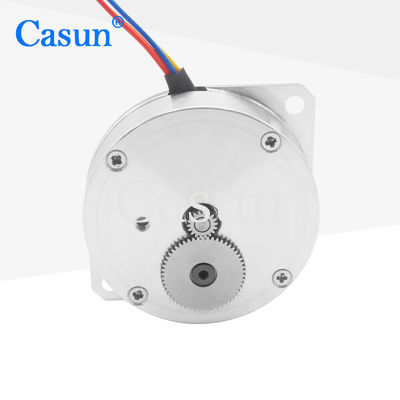

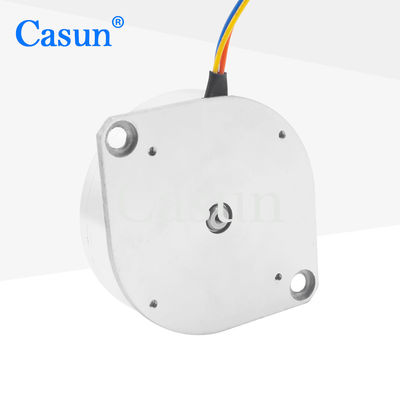

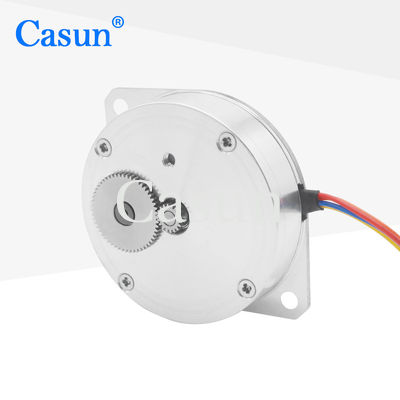

फ्लैट प्रकार का स्टेपर मोटर पैनकेक स्टेपर मोटर हाइब्रिड स्टेपिंग मोटर सीई अनुमोदन

फ्लैट प्रकार का स्टेपर मोटर पैनकेक स्टेपर मोटर हाइब्रिड स्टेपिंग मोटर सीई अनुमोदन

ब्रांड नाम: Casun
मॉडल नंबर: 46एसएचवाई4401-2ए1
MOQ: 1पीसी
कीमत: $13.8-15.38
भुगतान की शर्तें: डी/ए, टी/टी, एल/सी, डी/पी
आपूर्ति की योग्यता: 40000+पीसी+महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ROHS,ISO
मोटर:
फ्लैट मोटर
टोक़ धारण करना:
52mN.m
स्वनिर्धारित:
मोटर को अनुकूलित अनुरोध के साथ डिजाइन और निर्मित किया जा सकता है।
पैकेजिंग विवरण:
कार्टन:36x29x14 सेमी
आपूर्ति की क्षमता:
40000+पीसी+महीना
प्रमुखता देना:

फ्लैट टाइप पैनकेक स्टेपर मोटर

,

पैनकेक हाइब्रिड स्टेपिंग मोटर

,

सीई अनुमोदन पैनकेक स्टेपर मोटर

उत्पाद वर्णन
फ्लैट टाइप पैनकेक स्टेपर मोटर - CE अप्रूवल के साथ हाइब्रिड स्टेपर मोटर
यदि हमारा बेसिक मोटर आपकी आवश्यकताओं को पूरा नहीं करता है, तो हम आपकी सटीक विशिष्टताओं को पूरा करने के लिए मोटर को कस्टमाइज़ कर सकते हैं।
कस्टमाइज़्ड सामग्री में अद्वितीय शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन माप, विशिष्ट आवश्यकताओं वाले लीड वायर, कनेक्शन और बहुत कुछ शामिल हैं।
  • बाइपोलर और यूनिपोलर दोनों संस्करण उपलब्ध हैं
  • स्टेपर हाइब्रिड निर्माण
  • सिंगल और डबल शाफ्ट कॉन्फ़िगरेशन में उपलब्ध
  • अनुरोध पर कस्टमाइज़ेशन CE और RoHS स्वीकृत हैं
आयाम
Pancake stepper motor dimensional diagram showing specifications and measurements
मोटर विनिर्देश
स्टेप एंगल 1.8°
फ्रेम साइज 46mm
फेज की संख्या 2 फेज
रेटेड करंट 1.0एम्प
होल्डिंग टॉर्क 52 mN.m
रेजिस्टेंस 2.5 ओम
इंडक्टेंस 1.7mH
रोटर इनर्शिया 7 g-cm²
मोटर का वजन 0.1kg
लीड्स की संख्या 4
कनेक्शन बाइपोलर
ऑपरेटिंग स्पेसिफिकेशन्स
स्टेप एंगल 1.8°
अधिकतम तापमान 80°C अधिकतम
परिवेश का तापमान -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता रेंज 85% या उससे कम, गैर-संक्षेपण
मैग्नेट वायर इन्सुलेशन क्लास बी 130°C
इन्सुलेशन रेजिस्टेंस 100M ओम 500 VDC पर
डाइलेक्ट्रिक स्ट्रेंथ 500 VDC 1 मिनट के लिए
सबमॉडल
मॉडल मोटर की लंबाई करंट होल्डिंग टॉर्क
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m
कस्टमाइज़ेशन विकल्प
यदि हमारा स्टैंडर्ड मोटर आपकी ज़रूरतों को पूरा नहीं कर सकता है, तो हम आपकी आवश्यकताओं के अनुसार मोटर को कस्टमाइज़ कर सकते हैं।
कस्टमाइज़्ड सामग्री में विशेष शाफ्ट, वाइंडिंग पैरामीटर, इंस्टॉलेशन आयाम, विशेष आवश्यकताओं वाले लीड वायर, कनेक्टर आदि शामिल हैं, लेकिन यह इन्हीं तक सीमित नहीं है।
Encoder option for stepper motor customization
एनकोडर
Brake option for stepper motor customization
ब्रेक
Gearbox option for stepper motor customization
गियरबॉक्स
Shaft option for stepper motor customization
शाफ्ट
कृपया अपनी आवश्यकताओं को बताने के लिए नीचे दिए गए "कोटेशन प्राप्त करें" बटन पर क्लिक करें।
कोटेशन प्राप्त करें
