| ब्रांड नाम: | Casun |
| मॉडल नंबर: | P35SHD4150-257T4 |
| MOQ: | 1पीसी |
| कीमत: | $9.68-$16 |
| भुगतान की शर्तें: | डी/ए, टी/टी, एल/सी, डी/पी |
| आपूर्ति की योग्यता: | 40000+पीसी+महीना |
विभिन्न आकारों में, 35 मिमी हाइब्रिड स्टेपर मोटर सीरीज़ मजबूत पकड़ टोक़ प्रदान करती है।
कंपन को कम करने और अधिक कदम संकल्प उत्पन्न करने के लिए, एक माइक्रोस्टेपिंग ड्राइवर के साथ प्रयोग करें।
एक मानक संस्करण चुनें या एक विशेष रूप से विन्यस्त संस्करण के लिए पूछें.
विशेषताएं:
|
सौतेला दूत
|
1.8 ° |
|
फ्रेम का आकार
|
35 मिमी |
|
चरणों की संख्या
|
चरण 2 |
|
रेटेड करंट
|
1.0ए |
|
रखरखाव टोक़
|
190 mN.m |
|
प्रतिरोध
|
3.5 हम्म |
|
प्रेरण
|
3.6 mH |
|
रोटर इनेर्शिया
|
20 ग्राम सेमी2 |
|
मोटर का भार
|
0.18 किलो |
|

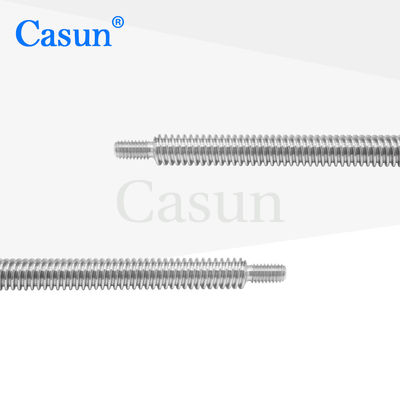

लीड स्क्रू
|
Tr6.35X2.4384 |
|
संबंध
|
द्विध्रुवीय |
कदम कोणः 1.8°
अधिकतम तापमानः अधिकतम 80°C
परिवेश का तापमानः -20°C से 50°C
भंडारण तापमान -20°C से 100°C
आर्द्रता सीमा (%): 85% या उससे कम, गैर-संक्षेपण
चुंबकीय तार इन्सुलेशनः वर्ग बी 130 डिग्री सेल्सियस
इन्सुलेशन प्रतिरोधः 500 वीडीसी पर 100 एम ओम
डाइलेक्ट्रिक शक्तिः 1 मिनट के लिए 500 वीडीसी
शाफ्ट रेडियल प्लेः0.02अधिकतम (450 ग्राम भार)
शाफ्ट अक्षीय खेलः0.08 अधिकतम (450 ग्राम भार)
अधिकतम रेडियल बल:28N (20mm फ्लैंज से)
अधिकतम अक्षीय बल):10N
| मॉडल | रखरखाव टोक़ | स्टीp कोण | लम्बाई | शाफ्ट का प्रकार | रेटेड करंट |
| 35SHD0307-20 | 80mN.m | 1.8° | 20 मिमी | गोल शाफ्ट 20 मिमी |
0.4A |
| 35SHD0001-20 | 100mN.m | 1.8° | 26 मिमी | गोल शाफ्ट 20 मिमी |
0.4A |
| 35SHD0102-20B | 150mN.m | 1.8° | 34 मिमी | डी शाफ्ट-20 मिमी | 0.75A |
| 35SHD0801-20B | 280mN.m | 1.8° | 40 मिमी | डी शाफ्ट-20 मिमी | 0.5A |
| शरीर की लंबाई | पेंच का व्यास | पिच | पेंच की लंबाई | ||
| 20 मिमी 26 मिमी 34 मिमी 40 मिमी 50 मिमी |
5 | 2 | 20 से 1000 मिमी | ||
| 4 | |||||
| 5.56 | 9.7536 | ||||
| 6.35 | 6.35 | ||||
| 6.5 | 3 | ||||
| 8 | 2 | ||||
| एम5 | 1.6 | ||||
